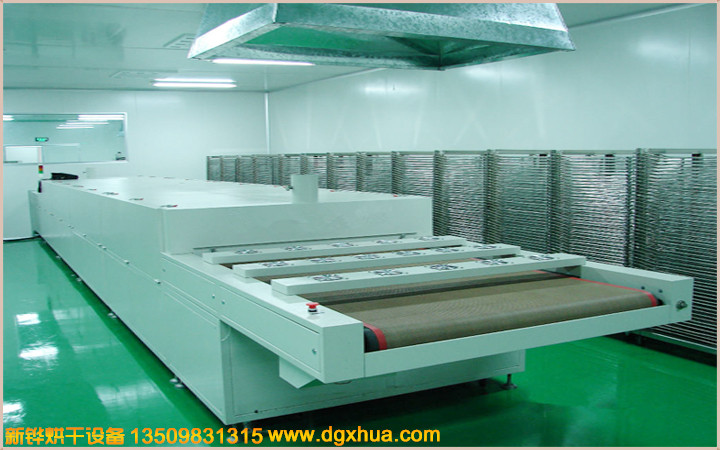

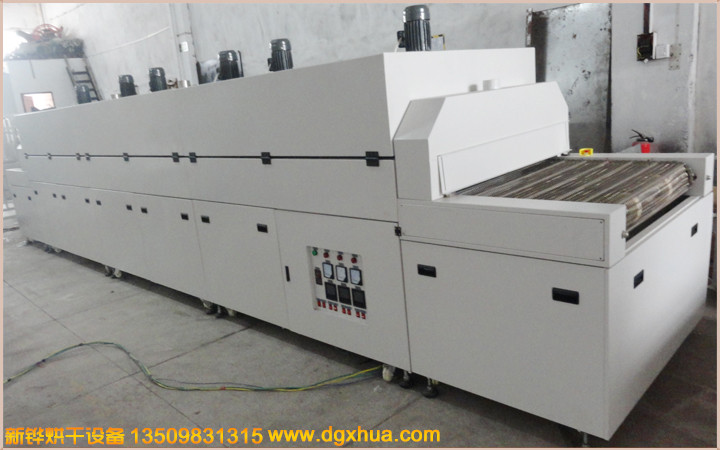

薄膜隧道爐規格參考
| 型號 | XHSOL-100-2IR | XHSOL-100-4IR | XHSOL-120-4IR |
| 內尺寸L*W*H(mm) | 2400*1000*50 | 8000*1050*50 | 10000*1250*50 |
| 外尺寸L*W*H(mm) | 3600*1050*1650 | 10000*1050*1650 | 12500*1450*1650 |
| 進料口高度 | 0-50 | 輸送高度 | 850±50 |
| 進料段長(mm) | 500 | 800 | 1000 |
| 加熱段長(mm) | 2*1200 | 4*2000 | 4*2500 |
| 冷卻段長(mm) | 200 | 400 | 500 |
| 出料段長(mm) | 500 | 800 | 1000 |
| 輸送寬度 | 1000 | 1000 | 1200 |
| 輸送方式 | 鐵弗龍網帶、鐵弗龍布帶 | ||
| 溫度范圍 | RT-200℃ (250℃) | 均勻度 | ±2.5%(空載測試） |
| 升溫時間 | 30min | 35min | 40min |
| 箱體材質 | 內箱：SUS304#T1.5mm鏡面不銹鋼 外箱：SS41#T1.5mm鋼板經防銹處理后高溫烤粉 | ||
| 送風方式 | 單面水平送風/垂直送風 | ||
| 加熱方式 | SUS304#電熱器+熱風循環，IR+熱風循環 | ||
| 潔凈等級 | Class100~1000# | ||
| 保護裝置 | 漏電開關、相序保護、超溫保護、電機過載保護、控制線路保險絲 | ||
| 電力 | AC380V 18KVA | AC380V 48KVA | AC380V 63KVA |
| 產品特性 | 采用智能溫度控制器，PID自動演算，LED顯示，配合SSR固態繼電器輸出控制加熱，控溫精度高。 采用二段四路均勻?yàn)榉植伎刂萍訜幔ê銣貭顟B(tài)時可任意關掉其中一路電熱管，降低加熱功率進入省電式） 采用遠紅外電熱管省電，無塵，從內到外輻射加熱，使產品達到快速烘干的效果。采用耐高溫高效過濾器，配壓差計顯示過濾工作狀況。 | ||
薄膜隧道爐根據客戶要求定制
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
