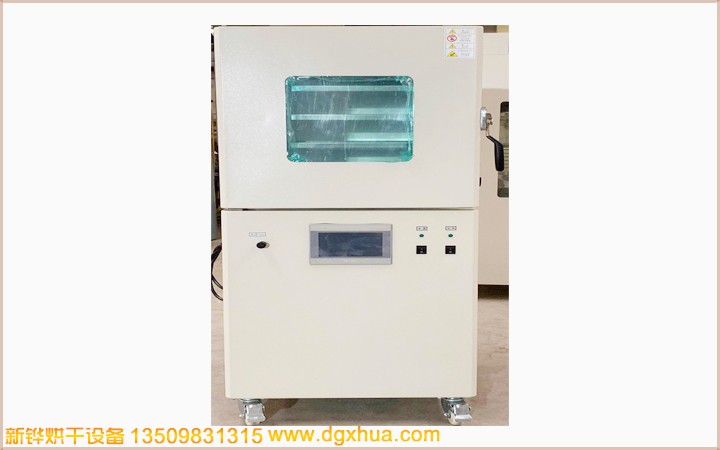

1. 設備名稱：鋰電池真空烤箱  型號：XHMOZ-3D

2. 電源：AC380V  3Φ  50HZ  14KVA

3.內尺寸：寬800㎜×深610㎜×高400㎜×3內腔（2層/內腔體含加熱器）

4. 外尺寸：寬1420㎜×深750㎜×高1835㎜（參考尺寸）

5.結構設計：5.1.內箱材質：SUS304T3.0mm不銹鋼板，四周氬焊密封加工（防污染）；                         5.2.外箱材質：SS41T1.5mm鋼板經防銹后靜電高溫粉體涂裝，皺紋白色;

5.3.保溫材質：采用高級保溫棉，保溫厚度90㎜加空氣隔熱保溫;

5.4.開門方式：前后對開3門結構（6門），從左至右單開門，電控箱置于右側正面操作面板控制，對面按鈕開關手動控制加熱啟停、抽、泄真空；

5.5.密封方式：紅色可調節迫緊門扣，腔體正面鋼板開槽+耐高溫氟膠密封圈；

5.6.烘烤層數：單箱分2層，每層高度150mm, 配2個不銹鋼柵格烤盤；

6.烘烤模式：啟動真空泵抽真空（設置真空計上、下限自動控制）--真空度到達時自動開啟加熱--溫度到達自動開始計時--計時結束停止加熱和抽真空--自動打開電磁閥充氮氣泄真空并聲光報警提示作業完成；

7.操作系統 ：7.1.操作介面：臺達PLC+7寸昆侖通泰觸摸屏；

7.2.溫度范圍：室溫~Max200℃，常用120-170℃，常溫升至170℃大約30分鐘；

7.3.溫度控制器：匯邦/宇電溫度模塊，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，K型熱電偶檢測溫度;

7.4.溫度均勻度：空爐無產品恒溫25min后溫差170℃±10℃；

7.5.溫控模塊精度：±0.1℃，傳感器檢測精度：±0.3℃。

8.真空系統：8.1.真空泵：8-10L/S抽氣速率，上海雅譚直聯油式真空泵；

8.2.真空管路：不銹鋼管路+高真空擋板閥+不銹鋼法蘭+密封圈；

8.3.真空度：≤133Pa（=1個標準大氣壓）

8.4.保壓時間：≤2000Pa/24小時（真空泄漏）；

8.5.真空度控制：SMC真空壓力開關，設置真空度上、下限自動控制抽真空（真空范圍：-0.099～0.1Mpa）；

8.6.泄真空方式：采用電磁閥充氮氣方式泄真空，操作介面自動模式抽、泄真空+按鈕開關手動抽、泄真空模式；

9.加熱方式：9.1.單腔為上、中、下內置加熱，每一層單獨控制加熱；

9.2.SUS不銹鋼電熱板：4KW*3箱，加熱功率：12KW;

10安全系統：10.1.設定溫度達到自動計時，計時完成聲光警報裝置;

10.2.超溫停止加熱并聲光警報裝置;

10.3.真空泵、電熱過電流保護;

10.4.控制回路短路及過載保護;

10.5.正泰漏電斷路器、相序保護等…合乎國際安全標準;
