設備名稱

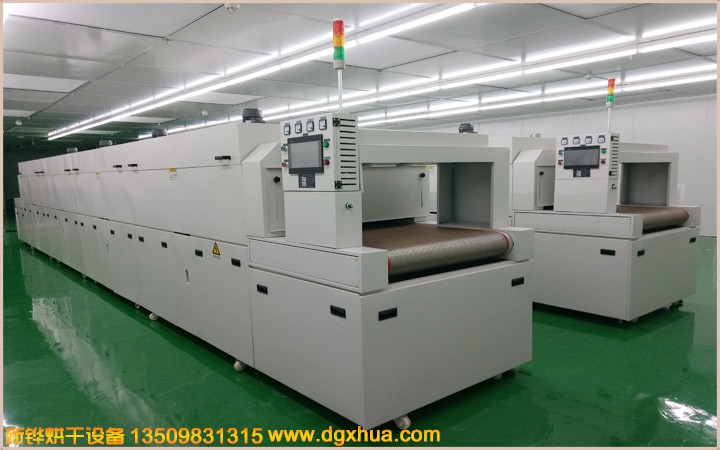

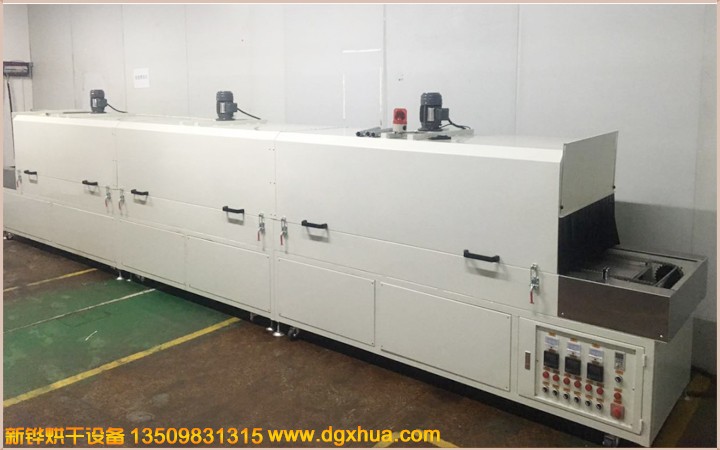

熱風隧道爐   型號： XHSO-70-4R

1

電源

AC380V  3φ  50HZ   36KVA

2

內尺寸

長4000 × 寬700 × 高200mm

3

外尺寸

長5000 × 寬1120 × 高1450mm（以實物為準）

4

機臺結構

進料段：500mm（手動調節門+垂簾）。

烘干段：4000mm（分4段加熱控制）。

冷卻段：無。

出料段：500mm（手動調節門+垂簾）。

檢修方式：每2米1支電動推桿掀開檢修，掀開高度450mm.

機架結構：2300mm2段，分2段拼接安裝。

5

機臺材質

內箱材質：T1.2mm厚SUS304#不銹鋼板加工製作， 氬弧焊接，無灰塵產生。

外箱材質：T1.5mm 厚SS41#冷軋鋼板折彎加工製作。

機架材質：T2.0*40*40mm 鐵方通焊接成型，機架四面不封板，底部安裝腳輪腳杯高度可調, 方便設備的固定和對接。
機臺顏色：經防銹處理后靜電高溫粉體塗裝，整機為鄒紋灰白色。

6

保溫結構

保溫棉：白色硅酸鋁棉，保溫層厚度150mm。

密封條：?20mm耐高硅膠密封條密封處理，美觀無污染。

防護標簽：設備高溫部分加貼高溫警示標識。

7

溫控系統

溫度范圍：常用溫度250℃,最高溫度:常溫～MAX300℃可調;

溫控方式：智能溫控器配合固態調整器控制, 輸入模式為精密 K型熱電偶；溫控系統具備自動整定和PID參數的自動校正功能。

溫度均勻度：恒溫15分鐘空爐200℃±5℃

8

運風系統

運風方式：風道分散后左右送風吹向產品，循環運風設計，均勻性佳。

運風電機：長軸型烤箱馬達4組0.5HP及9寸強力型多翼式不銹鋼風輪。

排風口：每2米加熱段直徑90mm2個，共4個排氣口。

9

加熱系統

加熱器：不銹鋼電熱管，上下加熱方式。

加熱功率：32KW, 恒溫狀態功率：16KW.

升溫速率：約7℃/min,空爐常溫～250℃約需時間30分鐘

10

輸送系統

輸送網帶：寬700mm,304#不銹鋼乙型網，網格15*100mm。

輸送速度：0-200cm/min任意調節,輸送高度：800±50mm。

輸送動力：370W減速電機配合易能變頻器調速。

11

冷卻方式

無。

12

安全保護

超溫停止加熱並警報裝置。

馬達、電熱過電流保護。

控制回路短路及過載保護。

漏電斷路器、電源逆向防止器等…合乎國際安全標準。

所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。

13

使用條件

主電源采用AC 220V/380V/ 50Hz 三相五線制。

環境相對濕度40%-50%,溫度為20-30攝氏度。

氣管負載壓縮空氣壓力大于5bar。
烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。

14

參考標準

爐溫均勻度按GB9452-1988或JB/T6049-1992執行

電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行

JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》

GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》

第二章．交貨日期與驗收標準

1

售后服務

設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修。

質保期外設備配件損耗造成的故障本公司酌情收取工本費。

免費提供設備的程式編寫及輸入、故障排除、操作、日常維護等培訓內容。

免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。

2

驗收標淮

本機臺不含供電電源線，排風管及排風管安裝費用。

設備調試完成3天內為驗收時間，以雙方簽定的技術協議書為標淮。

設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。

3

交貨日期

簽定合同收到訂金之日起30 個工作日內完成。

安裝調試時間為貨到工廠之日 2  個工作日內完成。

第三章．主要配件清單

序號

名 稱

品牌

規格

備注

1

溫控器

匯泰

AK-6

2

SSR

匯泰

SSR-40DA

帶0-36V電流信號

3

熱電偶

華凌

加長探頭

3米

4

電熱管

新鏵

220V/2.5KW

使用壽命3年

5

中間繼電器

歐姆龍

MY-2NJ AC220V

220V

6

漏電開關

正泰

DZ47LE-120/C40

380V

7

接觸器

正泰

CJ2-0910

220V

8

熱過載保護器

正泰

NK-25

220V

9

運風電機

升捷

3-PHASE

380V/1KW

10

電流表

正泰

50A

正方形

11

相序保護器

正泰

XJ3-G

380V
