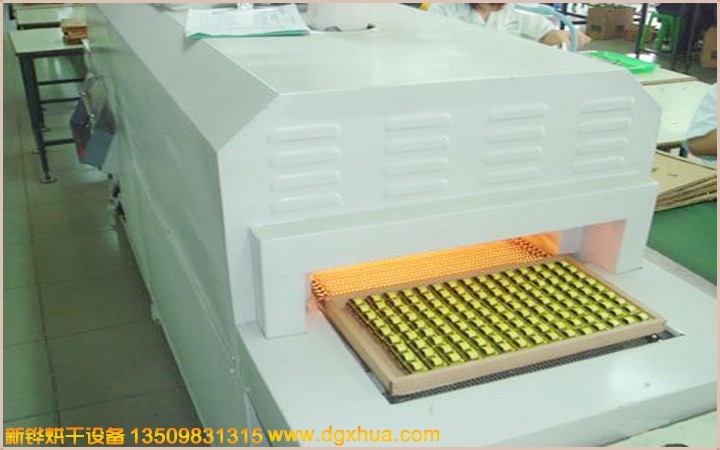

新鏵變壓器隧道爐

東莞市新鏵機械設備有限公司廠家生產變壓器隧道爐，新鏵隧道爐，產品質量優良，生產的產品已通過權威機構放射性分子檢測，安全可靠，值得信賴

新鏵變壓器隧道爐設備參數：

設備名稱：變壓器隧道爐

型號： XHSO-65-2-3IR

電源：AC380V  3φ  50HZ   27KVA

內尺寸長4000 × 寬650*2排 × 高150mm

外尺寸長6000 × 寬1510 × 高1650mm（以實物為準）

機臺結構：

進料段：500mm（手動調節門+垂簾）。

預熱段：1000mm（分1段加熱控制）。

烘干段：4000mm（分2段加熱控制）。

冷卻段：無。

出料段：500mm（手動調節門+垂簾）。

檢修方式：每個米開一個檢修門，長800*高200mm.

機架結構：1500mm1段，2000mm2段，500mm1段分四段安裝。

機臺材質：

內箱材質：T1.2mm厚SUS201#不銹鋼板加工製作， 氬弧焊接，無灰塵產生。

外箱材質：T1.5mm 厚SS41#冷軋鋼板折彎加工製作。

機架材質：T2.0*40*40mm 鐵方通焊接成型，機架四面不封板，底部安裝腳輪腳杯高度可調, 方便設備的固定和對接。

機臺顏色：經防銹處理后靜電高溫粉體塗裝，整機為鄒紋灰白色。

保溫結構：

保溫棉：高密度保溫巖棉隔熱保溫，保溫層厚度80mm。

密封條：?20mm耐高硅膠密封條密封處理，美觀無污染。

防護標簽：設備高溫部分加貼高溫警示標識。

溫控系統：

溫度范圍：常用溫度120℃,最高溫度:常溫～MAX150℃可調;

溫控方式：智能溫控器配合固態調整器控制, 輸入模式為精密 K型熱電偶；溫控系統具備自動整定和PID參數的自動校正功能。

溫度均勻度：恒溫15分鐘空爐120℃±5℃

運風系統：

運風方式：風道分散后水平送風吹向產品，循環運風設計，均勻性佳。

運風電機：長軸型烤箱專用馬達1組0.75KW及9寸強力型多翼式鍍鋅風輪。

排風口：預熱段直徑90mm1個，加熱段直徑90mm2個，共3個。

進風口：預熱段直徑90mm1個，加熱段直徑90mm2個，共3個。

加熱系統

加熱器：遠紅外線真空電熱管。

預加熱功率：2 KW.

主加熱功率：22 KW, 恒溫狀態功率：11KW.

升溫速率：約7℃/min,空爐常溫～120℃約需時間15分鐘

輸送系統

輸送網帶：總寬635mm*2條（C2052碳鋼鏈條+不銹鋼網帶+串桿）。

輸送速度：0.02-0.17m/min任意調節(0.5-4H),輸送高度：700±50mm。

輸送動力：萬鑫減速電機配合易能變頻器調速。

冷卻方式：無。

安全保護：

超溫停止加熱並警報裝置。

馬達、電熱過電流保護。

控制回路短路及過載保護。

漏電斷路器、電源逆向防止器等…合乎國際安全標準。

所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54

使用條件

主電源采用AC 220V/380V/ 50Hz 三相五線制。

環境相對濕度40%-50%,溫度為20-30攝氏度。

氣管負載壓縮空氣壓力大于5bar。

 烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。
