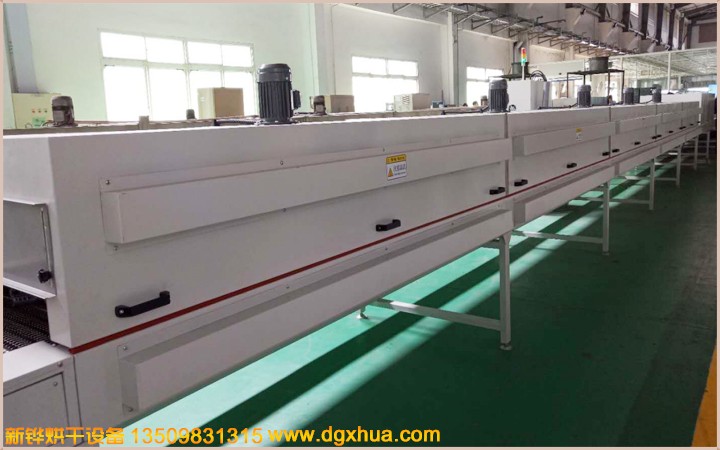

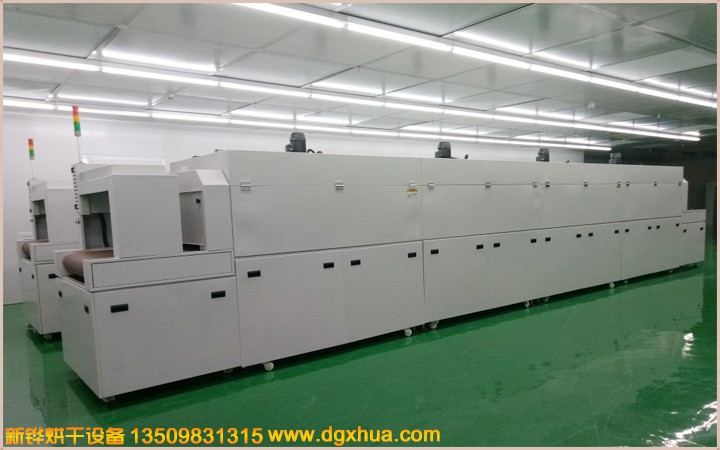

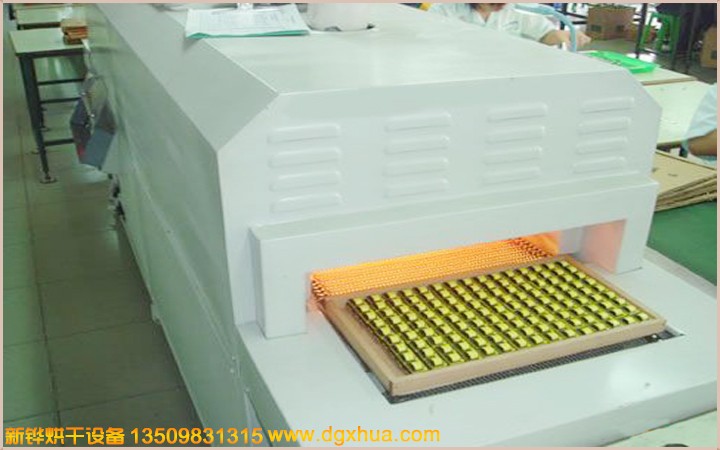

設備名稱：陶瓷熱處理高溫隧道爐
設備型號：XHSOH-50-8R
機臺電源：AC380V 3φ 50HZ 80KVA
燒結尺寸：長10000 × 寬580 × 高80mm
輸送尺寸：長12000 × 寬1800 × 高1550mm（以實物為準）
機臺結構：入料口高度：80mm,進料段：1500mm（排熱罩280mm）,恒溫段：7000mm（5段）,冷卻段：10000mm（5段）出料段：2500mm
安裝定位：底部安裝承重3寸腳輪,M18腳杯高度可調+50mm
馬弗罐體：T10mm厚SUS310S高溫不銹鋼板折壓成型,經特殊方法焊接制作而成,頂部為拱形結構。
檢修方式：爐蓋電動推桿掀開+手動撐桿保護檢修方式設計。
內箱材質：SUS316S#不銹鋼。
外箱材質：T4.0mm 厚冷板折彎加工焊接制作。
機架材質：10#槽鋼焊接制作焊接成型,保護罩殼用1.5mm冷板。
機臺顏色：經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色。
保溫結構：高溫莫來石磚砌筑,頂部穿孔磚為重質高鋁磚,爐底采用輕質保溫磚和莫來石磚砌爐；爐襯與爐體之間填充優質高溫陶瓷纖維保溫材料,保溫層厚度250mm
密封條：采用?20mm耐高溫雙硅膠密封條密封處理,美觀無污染。
溫度范圍：常用溫度：900℃,最高溫度:常溫～MAX1000℃可調。
加熱元件：采用0Cr27Al7M02高溫電阻絲加熱,均勻分布在爐膛上下部位,水平安裝,5區加熱控制。
溫控系統：PLC+觸摸屏+溫度模塊+SSR控制, 控溫精度：±1.5℃,具備PID自整定參數平衡調溫校正功能,輸入模式為 K型熱電偶。
溫度均勻度：空爐150℃恒溫15min后溫差±3-5℃
運風方式：經過風道分散后水平循環運風設計,均勻性佳。

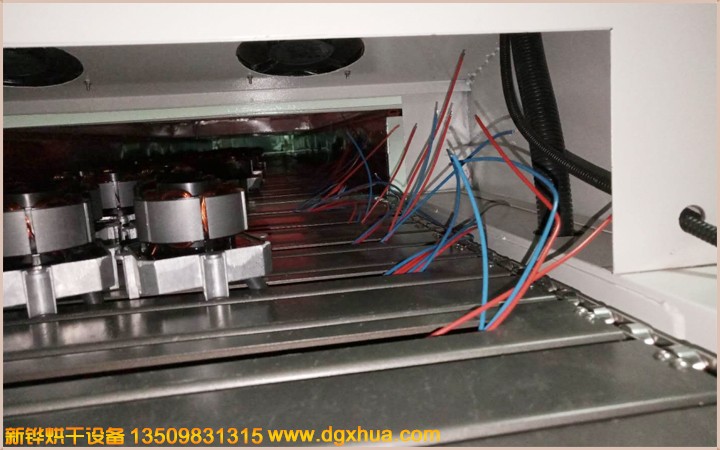

輸送動力：采用AC馬達,減速機,鏈輪,鏈條傳動帶動網帶運行,驅動輥無縫鋼管外包高溫耐磨膠。
高效過濾器：采用二級過濾,進風口加裝初效過濾器,爐內加裝耐高溫有隔板高效過濾器,雙面防護網為不銹鋼方格網SUS304；風量：2000 m3/h
加熱方式：不銹鋼電熱管+熱風循環。
加熱功率：升溫狀態：90KW, 恒溫狀態：45KW
升溫速率：約6℃/min,空爐常溫～900℃約需時間150分鐘。
冷卻方式：雙層水套式結構,內外層均采用6mm厚Q235鋼板折壓成型焊接制作,工作中水套夾層通入冷卻循環水,依靠水流帶走熱量,對產品實行空冷降溫；外部配有40噸冷卻水塔循環降溫,冷卻水壓力≥2KG/cm2
輸送網帶：寬220mmSUS310S材質編織成人字網帶,可承受高溫和冷卻熱脹冷縮。
氣氛保護：通入氮氣保護,配置球閥,電磁閥,流量計等元器件,保護氣消耗量：≤6Nm3/h（客戶自備）
輸送速度：減速電機配合變頻器調速1-3m/min任意調節。
輸送高度：輸送帶表面距離地面850+50mm可調。
安全保護：漏電斷路器,電源逆向防止器,超溫停止加熱,馬達及電熱過電流,控制回路短路及超載,三色信號指示燈（紅色故障,黃色待機,綠色運行）等保護并警報裝置…合乎國際安全標準。
防護標簽：所有帶電外露部位加裝絕緣保護罩,危險處貼有高溫,防觸電警示標識,電柜防護等級IP54
機臺電源：主電源采用AC 220V/380V/ 50Hz 三相五線制。
使用條件：環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項：烘烤的產品不能含有高濃度易燃,易爆揮發性氣體或溶劑。
執行標準：爐溫均勻度按GB9452-1988或JB/T6049-1992,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行。
參考標準：JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》,GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
