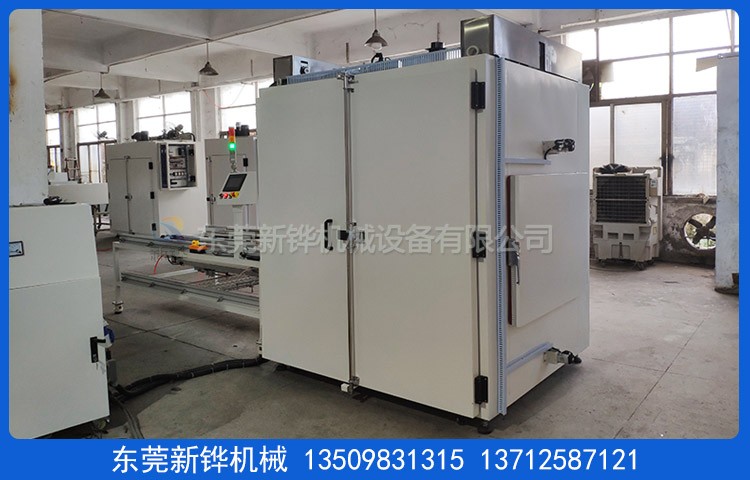

設備名稱:雙鏈提升烘烤箱

設備型號:XHMO-12-2T

機臺電源:AC380V  3φ  50HZ  39KVA

烘烤尺寸:長1600×寬1630×高1570mm

外型尺寸:長1800×寬1750×高2380mm（以實物為準）

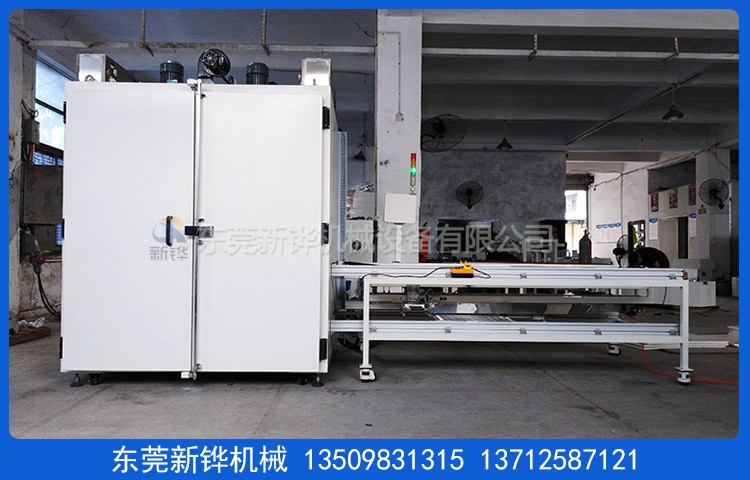

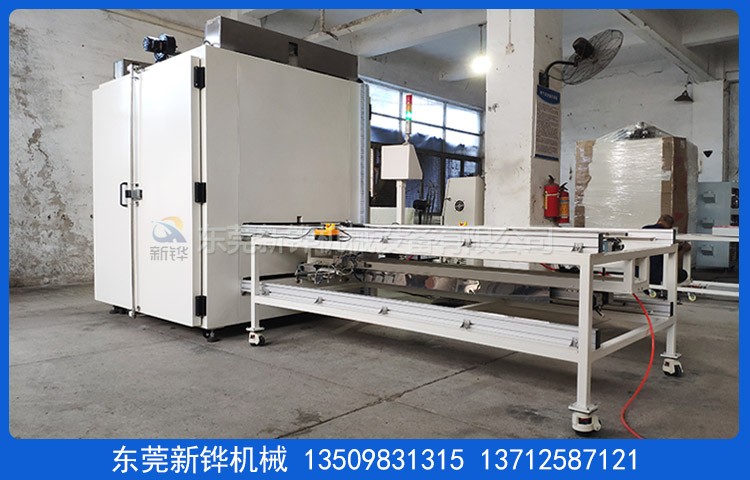

機臺結構:進出料機構1套:長2350*寬1250*高850MM（上料位料盤離墻面約1500MM） ；烘烤尺寸:長1600*寬1630*高1570mm（2組加熱控制）；推料機構:2套；頂部安裝吊環。

機臺定位:安裝承重M20腳杯,3寸腳輪方便設備的移動固定和拼接。

檢修方式:側面+背面開門方便檢修及清潔保養。

內箱材質:T1.2mm厚SUS201#不銹鋼板全密封滿焊保證爐內清潔。

外箱材質:T1.5mm厚冷板折彎加強焊接加工,打磨防銹。

烤架材質:T1.2mm厚SUS201#不銹鋼板方通焊接,兩側傳動采用4分鏈條+耐高溫軸承座+S201#不銹鋼板折彎導軌,托盤6*3篩網,尺寸長1000*寬600mm。

機架材質:T1.2*40*40mm 201#方通焊接成型。

機臺顏色:雙鏈提升烘烤箱經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色。

保溫材料:爐襯與爐體之間填充優質耐高溫白色巖棉保溫保溫材料,保溫層厚度80-100mm。

爐體密封:?18mm耐高溫密封條密封處理,美觀無污染。

溫度范圍:最高溫度:常溫～MAX200℃可調,常用溫度175℃±5℃%。

溫控系統:觸摸屏+溫度模塊+SSR固態繼電器輸出控制加熱,具備PID自整定參數平衡調溫校正功能,輸入模式為K型熱電偶；

運風方式:長軸型高溫馬達配多翼式201#不銹鋼風輪,頂部風道循環運風設計,均勻性佳。

進排風口:進/排風口:200W電機+變頻器調控風量,爐內置換新鮮空氣。

加熱功率:雙鏈提升烘烤箱采用不銹鋼電熱管。

升溫狀態:36KW,恒溫狀態約:18KW。

推料機構:電機+絲桿+耐高溫滑塊；

進料機構:無動力滾輪+伺服+模塊+夾抓氣缸；

出料機構:無動力滾輪+伺服+模塊+夾抓氣缸+吸盤；

上料動作:夾爪把鋼網從烤箱取出,然后人工把產品放鋼網盤上,放好后鋼網和產品一起移進烤箱中；

出料動作:夾爪把鋼網從烤箱取出,吸盤吸產品（吸盤位置可調）,托盤移出,吸盤松開,產品掉到收料箱,后鋼盤移進烤箱；

控制要求:人工放好料按啟動開始進料,出料同時工作,頂部/底部推料動作同時進行,以人工給信號為準,待最后一爐人工不放料時,人工手動切換到爐子里面的產品烘烤完成后關機

安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器、急停開關、三色指示燈（紅色故障、黃色待機、綠色運行）等合乎國際安全標準。

防護標識:所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54。

使用條件:主電源采用AC 380V/50Hz 三相五線制,環境相對濕度40%-50%,溫度為20-30攝氏度。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。

售后服務:設備自送貨之日起質保期為壹年,質保期內發生非人為質量問題免費維修。

培訓服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟。

驗收標淮:本機臺不含供電電源線、排風管道,以雙方簽定的技術協議書為標淮。

驗收時間:設備調試完成3-5天內為驗收時間。

隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金之日起60天完成。

安裝調試:安裝調試時間 5個工作日內完成。
