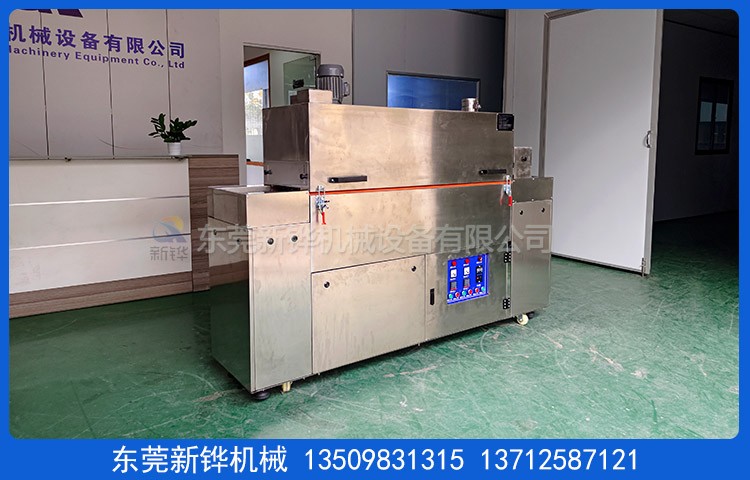

設備名稱:工業烘干隧道爐

設備型號:XHSO-5.2-1.5-4R

機臺電源:AC380V  3φ  50HZ  52KVA  80A

烘烤尺寸:長4000×寬1150×高450mm（內空尺寸）

外形尺寸:長5200×寬1470×高1500mm（以實物為準）

機臺結構:入料口高度450mm,進料段500mm（網帶下方滴水盤配排水口）,恒溫段2*2000mm（2節）,冷卻段700mm,進出爐口安裝氣簾隔離熱風外溢。

檢修方式:兩側開400*300mm檢修門,方便檢修及清潔保養。

機臺定位:安裝承重M20腳杯,3寸腳杯方便設備的固定和4段拼接。

內箱材質:T1.2mm厚SUS304#不銹鋼板全密封滿焊保證爐內清潔。

外箱材質:T1.2mm厚SUS304#不銹鋼板全密封滿焊保證爐內清潔。

機架材質:T1.5*40*40mm304#不銹鋼焊方通接成型,機架四面封板。

機臺顏色:外箱表面打磨焊點后拉絲,保持不銹鋼本色。

保溫材料:耐高溫白色硅酸鋁保溫,保溫層厚度100mm。

門密封條:?20mm耐高硅膠密封條密封處理,美觀無污染。

溫度范圍:工業烘干隧道爐常用溫度150℃,最高溫度:常溫～MAX250℃可調,溫控精度控制范圍±2℃,爐內單點測量空爐溫差±5℃（第一段約1米為產品進料升溫期區不在測溫溫差范圍內）。

操作系統:觸摸屏+PLC控制器+四路溫度模塊輸出控制SSR,具備PID自整定參數平衡調溫校正功能,輸入模式為K型熱電偶,參數設定讀取:風機、加熱、速度、溫度曲線。

運風電機:長軸型高溫馬達四組配強力型多翼式風輪,經過風道分散循環運風設計,均勻性佳。

進排風口:排風口:2*￠90mm可調節風閥。

加熱功率:SUS304不銹鋼電熱管,升溫狀態:48KW,恒溫狀態:24KW。

升溫速率:約5℃/min,空爐常溫～150℃約需時間30分鐘。

輸送鏈網:寬1100mm304#不銹鋼2052中孔鏈條+串桿+網帶。

輸送高度:工業烘干隧道爐高750±30mm可調。

輸送動力:減速電機、鏈輪、鏈條傳動帶動鏈網運行變頻器調速,速度:0.1-1m/min任意調節。

冷卻方式:多排可調節角度冷卻小風扇,烘烤溫度150度,冷卻時間1.5分鐘產品表面溫度約60度,烘烤溫度200度,冷卻時間1.5分鐘產品表面溫度約85度,。

安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。

防護標識:所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54。

使用條件:主電源采用AC 220V/380V/50Hz 三相五線制,環境相對濕度40%-50%,溫度為20-30攝氏度。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。

售后服務:設備自送貨之日起質保期為壹年,質保期內發生非人為質量問題免費維修。

培訓服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟蹤

驗收標淮:本機臺不含供電電源線、排風管道,以雙方簽定的技術協議書為標淮。

隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金之日起30天完成（不含法定節假日）
