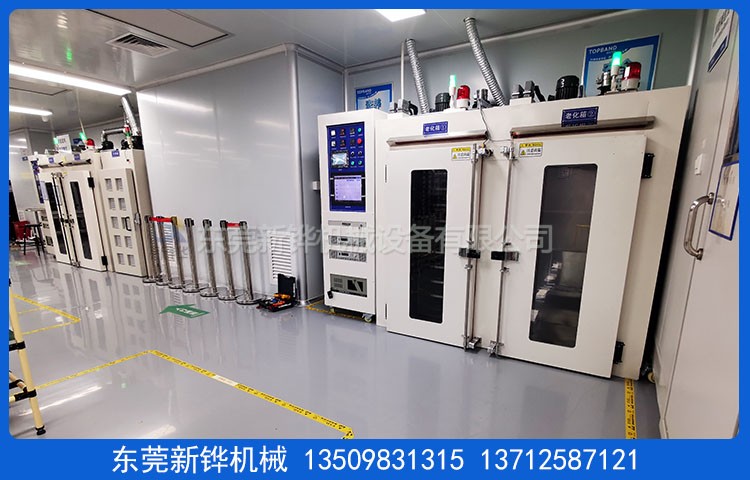

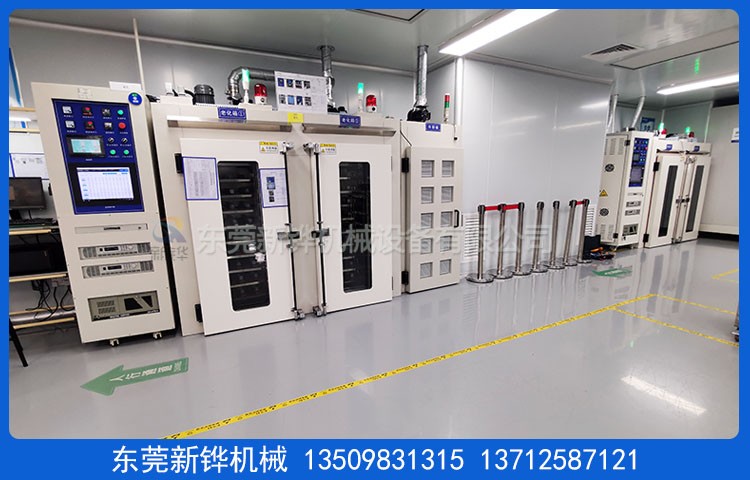

設備名稱:風機通電測試?yán)匣?/span>

設備型號:XHMO-240CT

設備電源:AC380V  3φ  50HZ  25KVA

內箱尺寸:寬650 × 深650 × 高 1400mm（2箱）

外箱尺寸:寬1800 × 深880 × 高 1970mm

總體尺寸:寬3200 × 深980 × 高 1970mm （控制柜+1套箱體+冷卻箱）

開門方式:單開門、單門扣、操作面板置于左側方。

平底結構:平底加厚底板方便老化車進出。

內箱材質:T1.0mm厚SUS201#不銹鋼折彎加工制作。

外箱材質:T1.2mm厚SS41#冷軋鋼板折彎加工制作。

機臺顏色:經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。

保溫材料:高密度硅酸鋁白棉，保溫厚度50mm。

箱門密封條:風機通電測試?yán)匣?/span>采用?20mm耐高硅膠密封條密封處理。

防護標簽:設備高溫部分加貼高溫警示標識。

溫度范圍:室溫~MAX150℃，常用溫度75℃。

溫度控制器:智能溫度控制器，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，K型熱電偶檢測溫度。

溫度均勻度:空爐75℃恒溫20min后溫差±2-3℃ 。

運風方式:馬達由頂部經過風道分散后從左右兩側送風吹向產品，中間回風，循環運風設計，均勻性佳。

運風電機:長軸型烤箱專用馬達2組配強力型多翼式鍍鋅風輪。

加熱器:不銹鋼電熱管，安裝烤箱內箱頂部，外部接線方式。

加熱功率:啟動時2箱*6KW=12KW, 恒溫狀態功率:6KW.

升溫速率:空爐常溫～70℃約需時間15分鐘。

計時方式:恒溫到達自動計時(99H99M),計時完成聲光警報自動延時關機。

動作流程:運風開關-加熱開關-超溫報警-計時開關-完成報警-自動關機。

老化層架:外形尺寸:長570 × 寬600 ×高1370mm

托盤尺寸:長500 × 寬570 ×高30mm

擺放數量:老化車分10層*12個/每層,單臺老化車放120個產品。

老化冷卻:獨立冷卻房經過濾網自然進風，采用離心風機放置于頂部強制排風。

工作電流:采集每個直流電機工作電流1.2A。

工位報警:顯示每個不良電機所在位置并提示。

操作系統:工控電腦+LED顯示器+鍵盤；采用485通訊，讀取產品信息，通訊模塊、工控電腦、LED顯示器組成的電源老化監控系統。通過該系統能實時掌握老化房產品的老化狀況，記錄被測產品電流、在電腦上顯示其狀態，所有老化產品采集控制由一個中控臺控制配備工業級電腦，實時監控， 不合格報警提示工位,并切斷不良電機電源。

采集方式:數據采集和電腦控制部分組合成分體電柜； 電流采集模塊接口端子用高溫電線連接，接頭用航空插頭與老化車上產品轉接；

控制原理:由PC監控電腦+電流采集柜+老化架+老化產品+產品供電直流電源（客戶提供）

安全保護:漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際安全標準；電加熱與風機聯動設計，風機未能啟動時加熱器無法單獨啟動，在自動關機時先關閉加熱器然后延時關閉循環風機，防止電熱器因干燒而損壞。

注意事項:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。

使用條件:主電源采用AC 220V/380V/50Hz 三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度；產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。

參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》

售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程式編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。

驗收標淮:設備調試完成3天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金之日起50個工作日內完成；安裝調試時間為貨到工廠之日 2 個工作日內完成。
