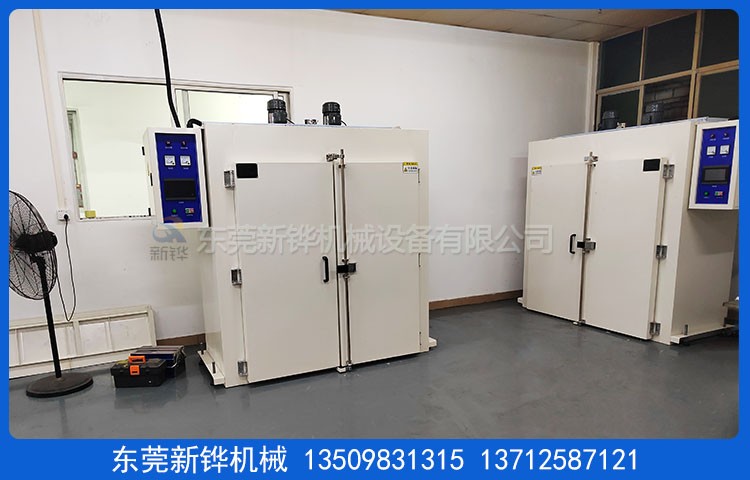

設備名稱:斜坡式PLC熱風烤箱
設備型號:XHMO-W1400
機臺電源:AC380V 3φ 50HZ 26KW
內箱尺寸:寬1400*深650*高1500mm
外箱尺寸:寬2200*深850*高2300mm（實物為準）
開門方式:雙開門、電箱置于右側上方。
烘烤層架:客戶現有寬555*深555*高1400MM
機臺定位:兩側安裝承重3寸腳杯方便設備的固定和移位。
內箱材質:T1.2mm厚SUS304#不銹鋼板全密封加強滿焊保證爐內清潔。
外箱材質:T1.5mm厚SS41冷板折彎，整體內框角鐵加強焊接制作。
機臺顏色:斜坡式PLC熱風烤箱經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。
保溫材料:耐高溫高密度白色硅酸鋁保溫棉，保溫層厚度100mm。
門密封條:?20mm耐高溫硅膠密封條密封處理，美觀無污染。
溫度范圍:常用溫度:200℃,最高溫度:室溫～MAX250℃可調。
溫度均勻度:恒溫30min后單點空爐溫差200℃±3℃% 。
溫控系統:7寸觸摸屏一體機溫度控制器，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，K型熱電偶檢測溫度，1組熱電偶控制溫度顯示，2組熱電偶線引至電箱方便測試溫度，做16段設定溫度，安裝山特300WUPS電源。
運風電機:高溫馬達配風輪，經過兩側風道分散循環運風設計。
進排風口:進風口:￠90mm調節風盤，排風口:￠90mm可調節風閥
加熱功率:斜坡式PLC熱風烤箱采用SUS201不銹鋼電熱管,升溫狀態功率:24KW
升溫速率:空爐室溫～200℃約需時間15分鐘
計時方式:恒溫到達自動內部計時99小時99分鐘可設定,計時完成蜂鳴警報并延時關機（計時器999分鐘）。
安全保護:安裝泄壓口350*400MM，超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。
防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC 380V/ 50Hz 三相五線制，環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
售后服務:設備自送貨之日起質保期為壹年，質保期內發生非人為質量問題免費維修。
培訓服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟。
驗收標淮:本機臺含3米電源線、不含排風軟管，以雙方簽定的技術協議書為標淮。
隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起60天出貨。
東莞新鏵隧道烤箱設備廠家生產:斜坡式PLC熱風烤箱,斜坡式熱風烤箱,PLC熱風烤箱,熱風雙門烤箱,PLC觸摸屏控制烤箱,電熱循環烤箱,熱風烤箱,工業烤箱,恒溫干燥箱,通用干燥箱,熱風隧道爐,高溫烤箱,真空干燥箱,防氧化烤箱,電流監測老化房,高溫老化房等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
