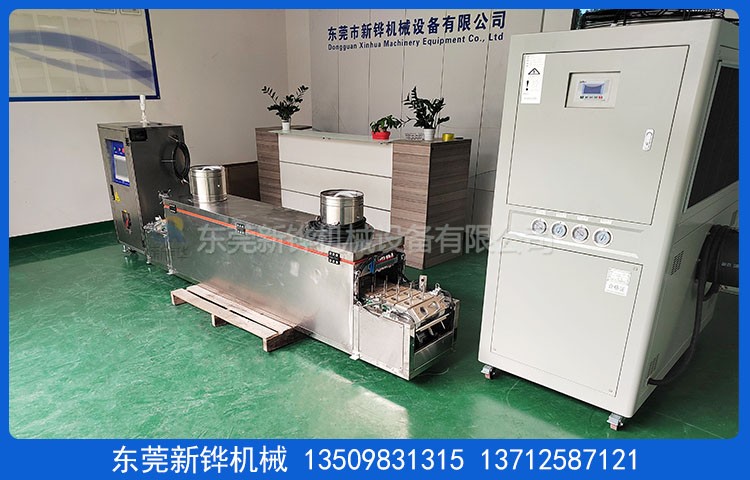

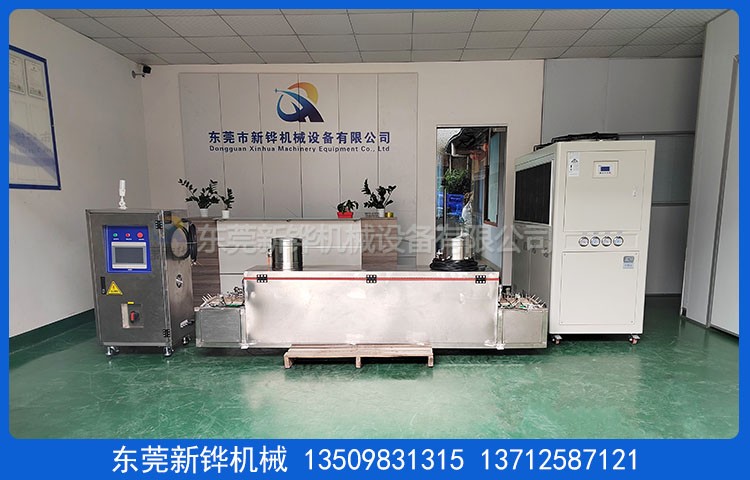

設備名稱:殼體冷卻隧道爐
設備型號:XHSO-2.7-024-1T
設備電源:AC380V 3φ 50HZ 16KVA
外形尺寸:冷卻爐L2700*W450*H900MM（以實物為準）
冷風機L1580*W800*H1830MM（以實物為準）
機臺結構:入料區:3件治具板，冷卻區:23件治具板，出料區:3件治具板。
機臺材質:保溫罩:不銹鋼304#折彎焊+硅酸鋁纖維毯。
機架材質:T2.0*40*40mm 304#不銹鋼方通焊接成型。
機臺顏色:不銹鋼本色。
操作系統 觸摸屏:威綸通MT8102IE，設備為人機操作界面設定；可編程控制器:日本基恩士KV8000
冷卻方式:15HP冷風機送冷風吹向爐內，爐頂部安裝進/排風法蘭，口徑250mm
冷卻溫度:冷風機溫度可調5-35度，產品230度冷卻至室溫+10度。
運風電機:冷卻爐中間安裝風風扇吹風。
輸送治具:電機承放治具采用特氟龍板+鋁件墊板+銷釘固定。
輸送方式:殼體冷卻隧道爐采用同步輪+同步帶+感應器定位，客戶機械手取放料。
輸送速度:1000-3000mm/min范圍任意調節。
輸送電機:A6安裝插松下伺服電機配減速機+伺服控制器。
輸送高度:工件中心高度距離臺面高度350mm。
安全保護:馬達、電熱過電流保護，控制回路短路及過載保護，漏電斷路器、電源逆向防止器，操作面板急停開關，三色信號指示燈（紅色故障，黃色待機指示，綠色運行指示）。
防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/ 50Hz 三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.
售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
驗收標淮:本機臺不含供電電源線，排風管及排風管安裝費用；設備調試完成3天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起30天完成；安裝調試時間為貨到工廠之日 3 天完成。
東莞新鏵隧道爐設備廠家生產:殼體冷卻隧道爐,冷卻隧道爐,殼體冷卻爐,電機冷卻隧道爐,冷卻線隧道爐,固化冷卻爐,熱風隧道爐,電熱隧道爐,潔凈隧道爐等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
