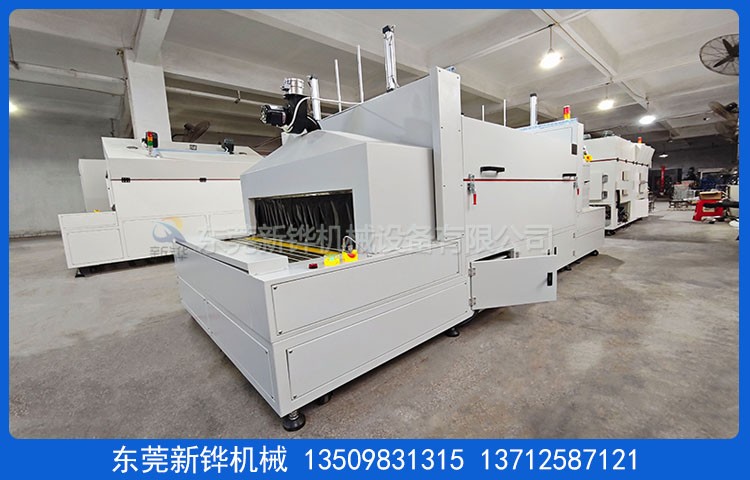

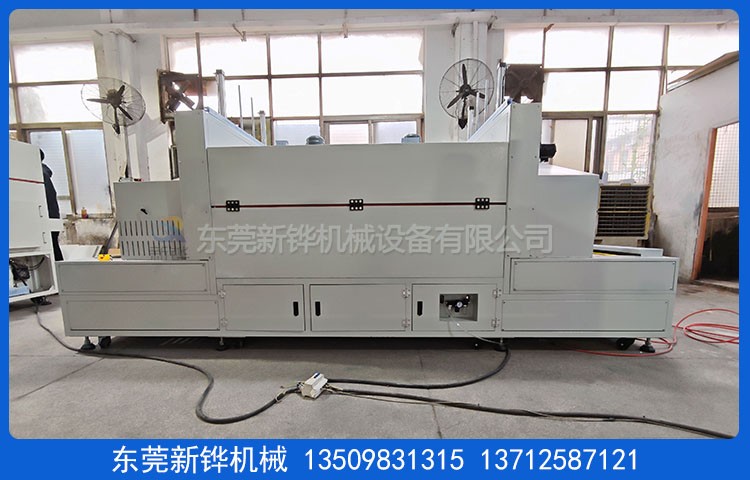

設備名稱:轉子隧道爐

設備型號:XHSO-3.9-1.2-2IR

設備電源:AC380V 3φ 50HZ 20KVA

烘烤尺寸:長1800×寬1250×高300mm

外形尺寸:長3900×寬1450×高1450mm（以實物為準）

機臺結構:入料高度:300mm；進料長度:1050mm（含排風罩450mm，氣動升降門）；

加熱長度:1800mm(6排*300mm/排）；

冷卻長度:640mm（含排風罩150mm氣動升降門）；

出料長度:400mm（出料光電檢測）；

檢修方式:氣彈簧掀開+撐桿保護檢修。

機臺定位:整機吊裝，設備配三寸腳輪、M18腳杯。

內箱材質:T1.2mm鏡面不銹鋼板折彎加工製作。

外箱材質:T1.5mmSS41#冷軋鋼板折彎加工製作。

機架材質:T2.0*40*40mm鐵方通，兩側整體活動封板。

機臺顏色:轉子隧道爐經防銹處理后靜電高溫粉體塗裝，整機為7035色卡。

保溫材料:高密度黃色巖棉厚度100mm。

防護標簽:設備高溫部分加貼高溫警示標識。

溫度范圍:常溫～MAX150℃可調。

溫度均勻:恒溫后空爐靜態前、中、后測溫120℃±5℃。

溫度控制:兩區智能PID自動整定溫度控制。

溫度檢測:前、中、后三個檢測點顯示溫度。

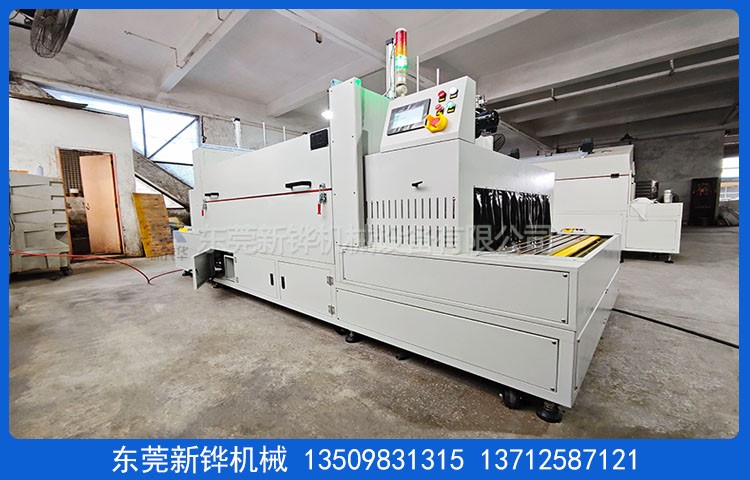

操作系統:人機界面:7寸觸摸屏+PLC可編程控制器一體機。

參數功能:速度、風機、加熱、溫度、溫度曲線等設定。

運風方式:經過風道分散后左右循環運風設計，均勻性佳。

運風電機:長軸型高溫馬達2組配強力型多翼式風輪。

進風口:￠90mm調節風盤，排風口:￠90mm可調節風閥。

加熱元件:轉子隧道爐采用紅外電熱管，加熱功率:18KW。

升溫速率:空爐常溫～100℃小于30分鐘。

輸送鏈板:寬1200mmT1.5mm201#不銹鋼折彎鏈板。

輸送速度:減速電機配合變頻器按節拍10min走1排。

輸送高度:輸送帶表面距離地面可調600±50mm。

冷卻方式:多組小風扇強制自然風冷。

安全保護:超溫停止加熱並警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器、三色指示燈（紅色故障，黃色待機，綠色運行）合乎國際安全標準。

安全標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。

使用條件:主電源采用AC220V/380V/50Hz三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度；氣管負載壓縮空氣壓力大于5bar。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。

參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》

售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程式編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。

驗收標淮:本機臺不含供電電源線，排風管及排風管安裝費用；設備調試完成30天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金之日起15個工作日內完成；安裝調試時間為貨到工廠之日2個工作日內完成。
