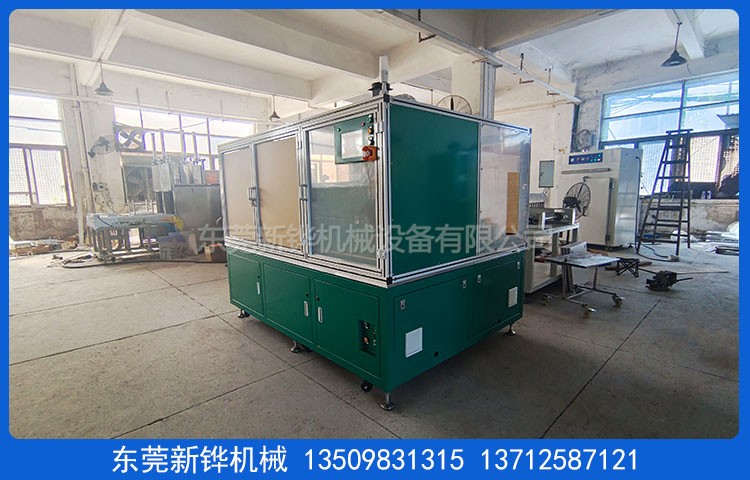

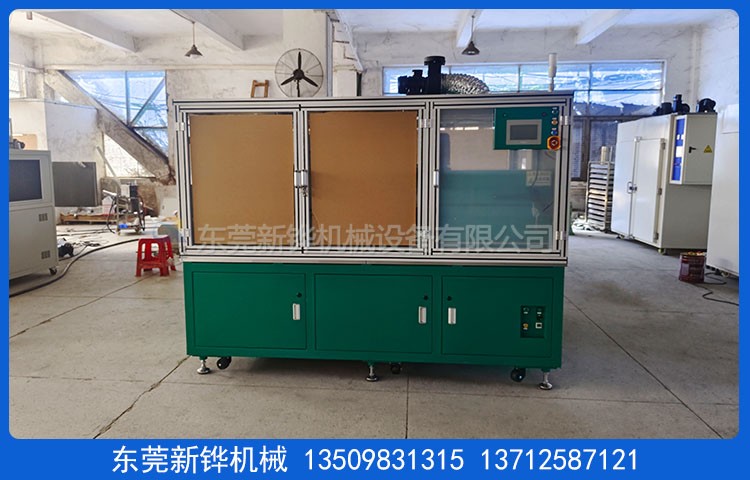

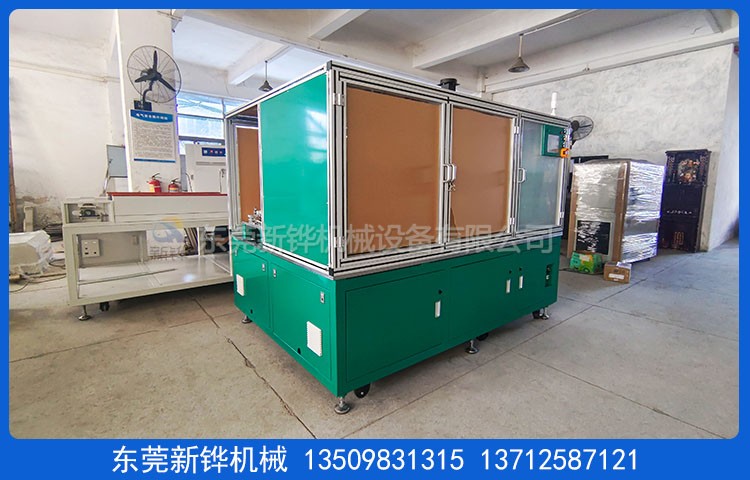

設備名稱:高頻焗爐

機器型號:XHMO-5Y-380T-1R

整機電源:AC380V/15KW/50HZ （含安全外罩）

外型尺寸:長2000*寬1600*高1800mm

外箱材質:SS41#1.5mm折彎焊接加工，打磨倒角無毛刺。

保溫夾層:高密度白色硅酸鋁棉，隔熱厚度為50mm。

內箱材質:SUS201#1.2mm鏡面不銹鋼密焊加工，產品進出口高度150mm.

運風方式:頂部單向水平熱風循環運風，0.37KW長軸電機配9寸多翼式風輪。

加熱方式:中波紅外線電熱管器，加熱功率:12KW，升溫速率:12℃/min,烘烤時間:15分鐘。

溫度范圍:常用溫度80℃，最高溫度:室溫-200℃可調，溫度均為度:80±10℃。

檢修方式:爐蓋打開為氣動彈簧加手動撐桿保護，測試孔位置:下爐體掀開正面1個，氣彈簧側面1個。

冷卻機罩:正面一排高速橫流風扇吹風，頂部中間∮90mm排風口與頂部排風機相接排熱，機架內安裝370W高速離心風機送室外冷風入冷卻罩冷卻降溫，10厘臺面開多個出風口，風機出風口加導流分風調節板.

機架臺面:采用40*40*3.0mm方通,機架臺面為10厘水平加工，地面到治具杯底面高度1004mm(不含機械手20厘固定臺板）。

機架封板:高頻焗爐采用T1.4冷板六面封板，打磨倒角無毛刺，防銹后高溫噴塑。

輸送鏈條:輸送節拍:5S/個，08B加長銷不銹鋼鏈條，加長銷軸∮8mm，鏈條節距63.5mm(5*12.7),總共330個鋁質治具杯。

進出料定位 日本SMC氣缸夾持轉子上、下料，進出料光電檢測鏈條定位。

機臺外罩:框架用40*40*2.0mmmm鋁型材，前后活動門用5厘透明壓克力板，左右兩側+頂部冷板烤粉，頂部安裝T5節能照明燈管（不安裝門磁保護開關）.

控制方式:日本歐姆龍溫控器+臺能SCR控制中波紅外線電熱管，三相數顯電流表檢測電流、風機接觸器施耐德。

安全裝置:機械式超溫保護器、相序保護器、熱過載保護、正泰漏電開關、三色指示燈。

烘烤流程:上料處夾持氣缸定位上料，烘烤溫度80℃烘烤25分鐘大約走190個產品，風冷7分鐘大約走75個產品,冷卻后產品表面溫度45±5℃，下料處夾持氣缸定位下料，大約28分鐘走完整個流程。

機臺顏色:打磨倒角無毛刺，防銹后高溫噴塑（指定色卡:戶外亮光綠/祿豪）
