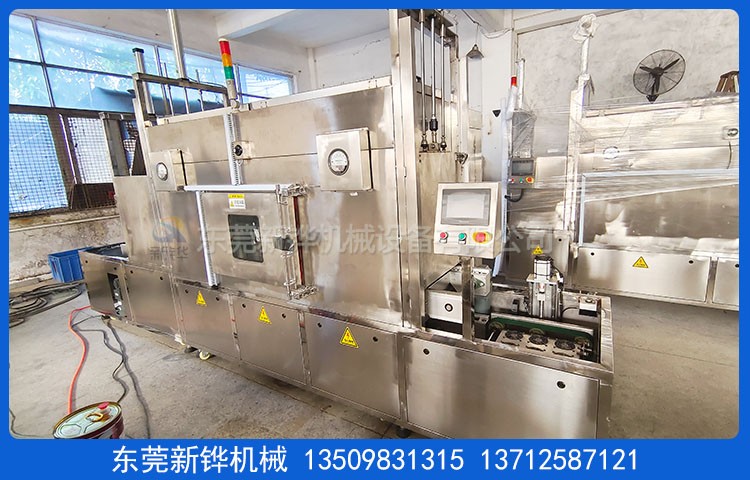

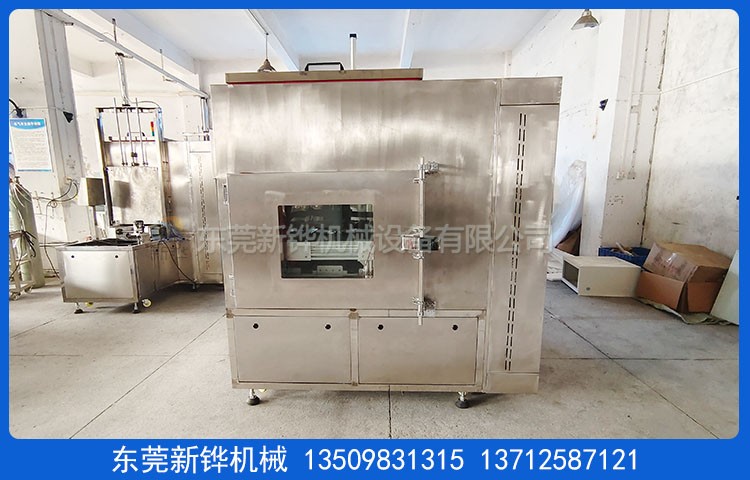

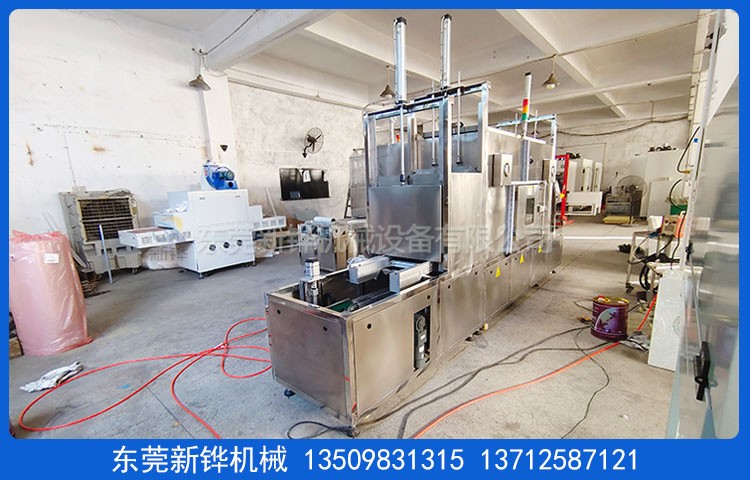

設備名稱:鍍膜加熱爐

設備型號:XHSOT-1.7-03

機臺電源:AC380V  3φ  50HZ   13KW

設備尺寸:長2700 × 寬1000 × 高2200mm（以實物為準）

烘烤尺寸:長1000 × 寬640 × 高100mm

機臺結構:入料口高度:100mm，進料段:350mm，烘烤段:1000mm，冷卻段:1000mm，出料段:350mm

機臺定位:治具面距離地面980±20mm，安裝承重M20腳杯， 3寸腳杯方便設備的固定和多段拼接。

外箱材質:T1.5mm 厚冷板折彎加強焊接加工，打磨防銹。

機架材質:T2.5*40*40mm 鐵方通焊接成型，機架整體封板。

機臺顏色:鍍膜加熱爐經防銹處理后靜電高溫粉體涂裝，客戶指定顏色。

保溫材料:白色硅酸鋁保溫，保溫層厚度100-120mm。

門密封條:?20mm耐高硅膠雙密封條密封處理，美觀無污染。

溫度范圍:常用溫度:150℃，最高溫度:常溫～MAX180℃可調。

溫控系統:智能溫度控制器配合SSR控制, 具備PID自整定參數平衡調溫校正功能，輸入模式為 K型熱電偶,控溫精準。

運風方式:頂部馬達配合風輪經過風道分散后垂直循環運風設計，溫度均勻性佳。

進排風口:進風口:￠90mm調節風盤，排風口:￠90mm可調節風閥。

加熱功率:鍍膜加熱爐采用不銹鋼電熱管，加熱功率:9KW。

升溫速率:空爐常溫～150±10℃℃約需時間20分鐘。

型材機罩:歐標鋁型材40*40*1.8mm+5.0亞克力。

冷卻溫度:產品150℃冷卻到28℃。

冷卻方式:頂部進風安裝導向高速風扇+排熱抽風風機。

輸送鏈板:彎板鏈條+鋁板L390mm*W38mm*H15mm+承放治具板+固定銷釘，上/下料定位+光電檢測產品，前后安裝二次定位裝置，機械手放/取料。

輸送動力:松下A6帶安全插伺服+減速電機速度可調。

安全保護:馬達、過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。

防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。

使用條件:主電源采用AC 220V/380V/50Hz三相五線制，環境相對濕度40%-50%,溫度為20-30攝氏度。

售后服務:設備自送貨之日起質保期為壹年，質保期內發生非人為質量問題免費維修。

培訓服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟。

驗收標淮:本機臺不含供電電源線、排風管道，以雙方簽定的技術協議書為標淮，驗收時間為5-7天。

隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金確定圖紙30天出貨。
