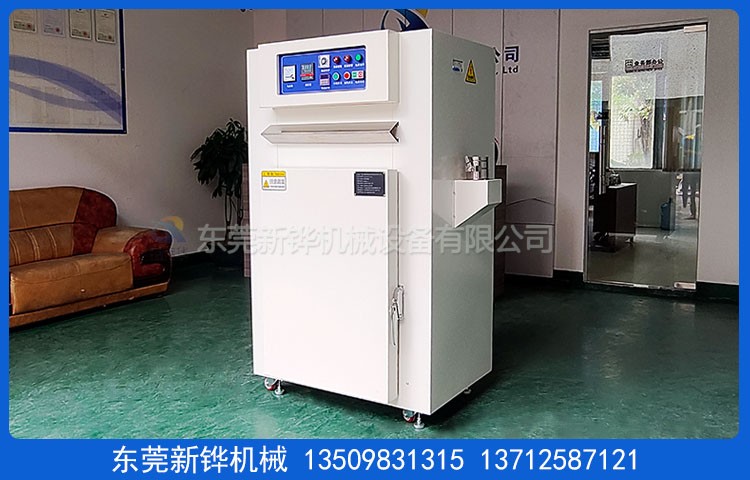

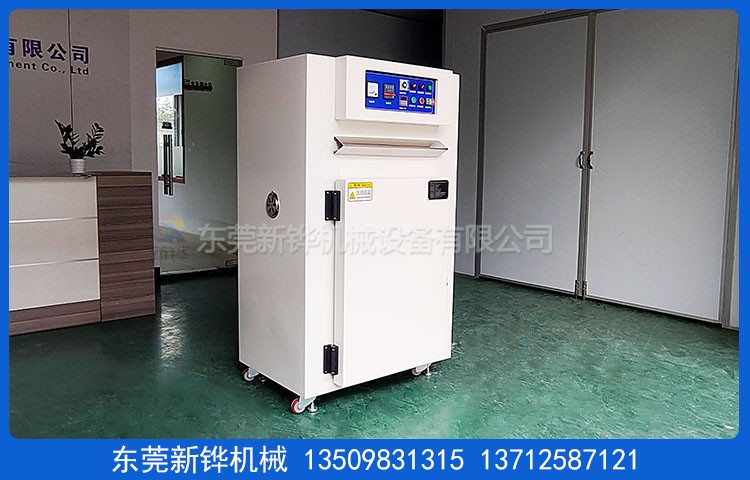

設備名稱:LED光電固化烤箱
設備型號:XHMO-3
設備電源:AC380V 3φ 50HZ 6.5KVA
內箱尺寸:寬600*深500*高900mm
外形尺寸:寬1020*深850*高1490mm（實物為準）
機臺結構:開門方式:單開門、左側門扣、電箱置于上方。
安裝定位:4個一體萬向腳輪腳杯。
烘烤層架:9層*每層高度100mm配9個10*20扁通烤盤，規格590*500MM
內箱材質:T1.2mm厚SUS430#不銹鋼板加工、全密封氬弧焊、保證爐內清潔。
外箱材質:T1.4mm 厚SS41#冷軋鋼板折彎加工制作。
機臺顏色:LED光電固化烤箱經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。
保溫材料:采用優質白色硅酸鋁棉，保溫層厚度50-80mm。
門密封條:采用?20mm耐高硅膠密封條密封處理，美觀無污染。
防護標簽:設備高溫部分加貼高溫警示標識。
溫度范圍:室溫~MAX220℃，常用溫度200℃。
溫度控制器:智能溫度控制器，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，K型熱電偶檢測溫度。
溫度均勻度:空爐150℃恒溫20min后溫差±3℃% 。
運風方式:LED光電固化烤箱經過風道分散后水平循環運風設計，均勻性佳。
運風電機:長軸型烤箱專用馬達1組配強力型多翼式鍍鋅風輪。
進風口:￠90mm調節風盤，排風口:￠90mm可調節風閥。
加熱元件:SUS201不銹鋼電熱管。
加熱功率:6KW，恒溫狀態功率:4KW.
升溫速率:空爐常溫～150℃約需時間30分鐘。
計時方式:恒溫到達自動計時(999分鐘),計時完成聲光警報手動關機。
動作流程:運風開關--加熱開關--超溫報警--計時開關--計時完成報警。
安全保護:漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際安全標準。
防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/50Hz三相五線制，環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行，電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行，JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》，GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修，質保期外設備配件損耗造成的故障本公司酌情收取工本費，免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容，免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
東莞新鏵機械設備廠家生產:LED光電固化烤箱,工業LED光電固化烤箱,熱風循環烤箱,高溫LED光電固化烤箱,電熱烤箱,智能LED光電固化烤箱,真空烤箱,高溫烤箱,PCB/PET絲印烤箱,LED光電烤箱,LCD壓合烤箱,防爆/升降烤箱,無塵烤箱,無氧化烤箱,硅膠二次硫化烤箱,老化房等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
