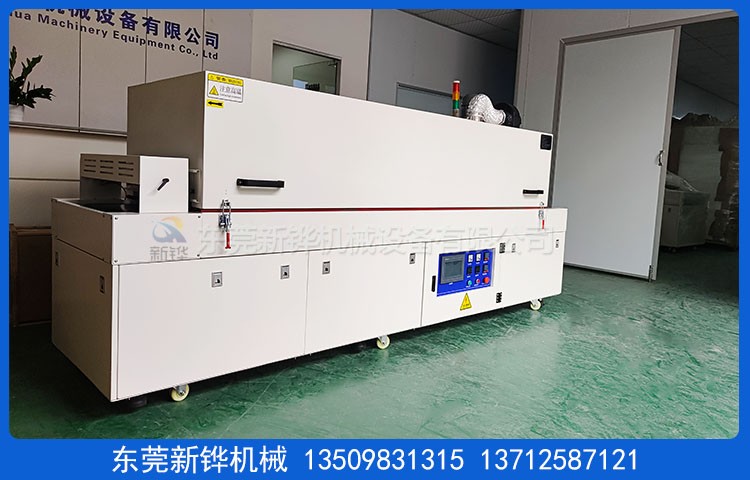

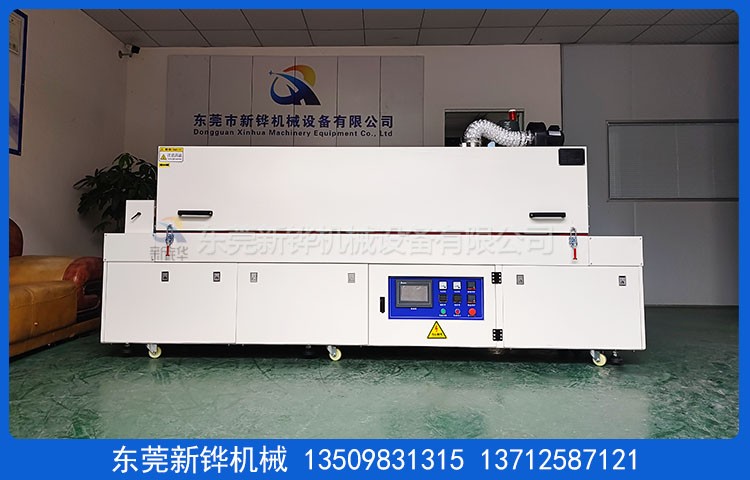

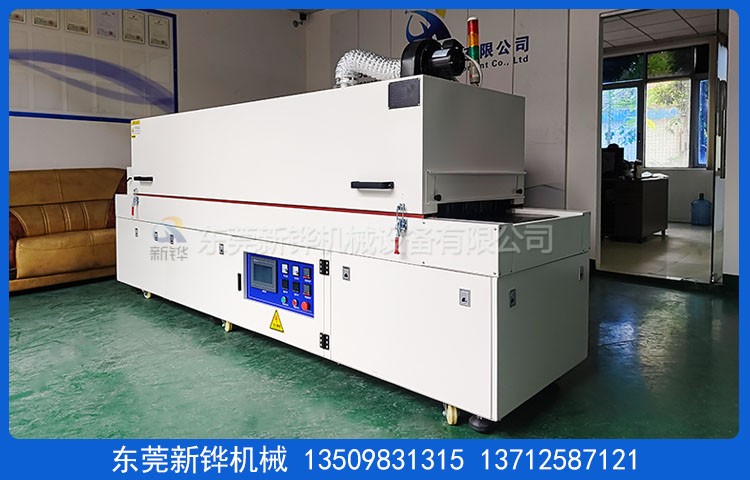

設備名稱:變壓器固化隧道爐

設備型號:XHSO-560-2R

機臺電源:AC380V  3φ  50HZ  13KVA

烘烤尺寸:長2500×寬560×高80mm

輸送尺寸:長3100×寬790×高1750mm（以實物為準）

機臺結構:入料口高度:0-80mm,進料段:300mm,恒溫段:2500mm（2段加熱）,出料段:300mm,輸送高度:750±20mm可調.

機臺定位:安裝承重M20腳杯,3寸腳杯方便設備的固定和多段拼接.

內箱材質:標1.2mm厚SUS430#不銹鋼板加工制作,氬弧焊接,保證爐內清潔,無灰塵產生.

外箱材質:標1.5mm厚SS41#冷軋鋼板加工制作.

機架材質:變壓器固化隧道爐采用40*40*1.5mm厚方通焊接成型,底部安裝承重3寸腳杯,腳杯高度可調, 方便設備的固定和對接.

機臺顏色:機臺焊接處焊接牢固、打磨平整；經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色.

保溫材料:采用100K高密度保溫棉,保溫厚度100mm,加空氣層隔熱保溫

門密封條:2條*?20mm耐高硅膠密封條密封處理,美觀無污染.

溫度范圍:常用溫度120℃,最高溫度:常溫～180℃可調.

溫控系統:臺達PLC及日本歐姆龍溫控器+陽明SSR進行溫度控制, 爐內分前、后二段進行分別控溫,輸入模式為臺灣(華菱)精密 K型熱電偶；具備自動整定和PID參數的自動更正功能; 操作面板:采用7寸臺達觸摸屏集中控制.

運風方式:加熱段:2500mm/1個運風馬達,馬達由頂部循環送風,熱風經過風道分散后從上至下后吹向產品,循環運風設計,均勻性佳;采用長軸型烤箱專用馬達1組（升捷）及10.5寸強力型多翼式鍍鋅風輪.

進排風口:進風口:￠90mm調節風盤,排風口:￠90mm可調節風閥.

加熱器:不銹鋼電熱管+熱風循環進行加熱,加熱溫度均勻、穩定、溫差小.

加熱功率:升溫狀態:12KW,恒溫狀態:10KW.

熱氣回收:出爐口內置Φ90mm管道配200W風機采集熱氣從進風口循環至爐內

升溫速率:約7℃/min,空爐常溫～120℃約需時間30分鐘.

發熱管數量:6根分2組.

溫度均勻度:恒溫30分鐘空載測120℃±3℃%（進出料口除外）

輸送網帶:變壓器固化隧道爐采用0.7mm特弗龍布帶（黑色）,輸送網有效寬560mm.

防偏裝置:鐵弗龍布帶加防偏導條.

輸送動力:10-60min走2500mm,輸送速度:41-250mm/min.

輸送方向:從右向左輸送（以操作人員面向機臺,控制面板在機臺左邊為基準）

安全保護:超溫停止加熱并警報裝置,馬達,電熱過電流保護,控制回路短路及過載保護,漏電斷路器,電源逆向防止器等…合乎國際安全標準.

防護標識:所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54.

使用條件:主電源采用AC 220V/380V/50Hz三相五線制,環境相對濕度40%-50%,溫度為20-30攝氏度.

注意事項:烘烤的產品不能含有高濃度易燃,易爆揮發性氣體或溶劑.

售后服務:設備自送貨之日起質保期為壹年,質保期內發生非人為質量問題免費維修.

培訓服務:免費提供日常維護,技術咨詢,故障處理等培訓內容,不定期對設備使用狀況進行質量跟蹤.

驗收標準:本機臺不含供電電源線,排風管道,以雙方簽定的技術協議書為標淮.

驗收時間:設備調試完成3-5天內為驗收時間.

隨機資料:設備交付時附設備使用說明書,主要部件說明書,軟件備份各1份.

交貨日期:簽定合同收到訂金之日起30個工作日完成.

安裝調試:安裝調試時間為貨到工廠之日 1 個工作日內完成.
