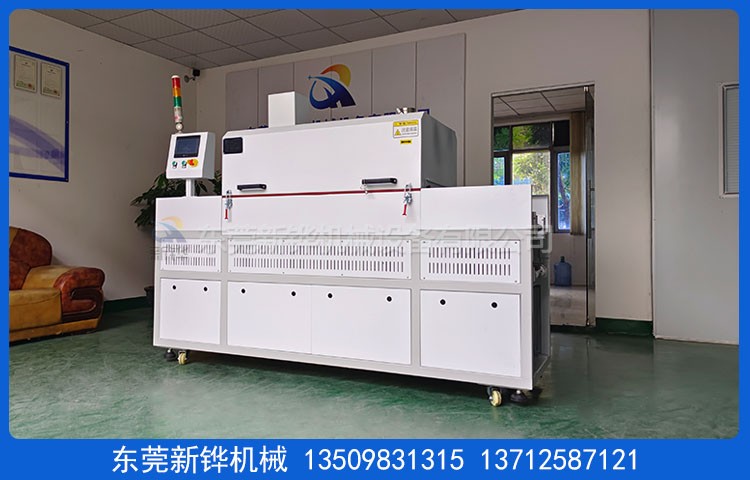

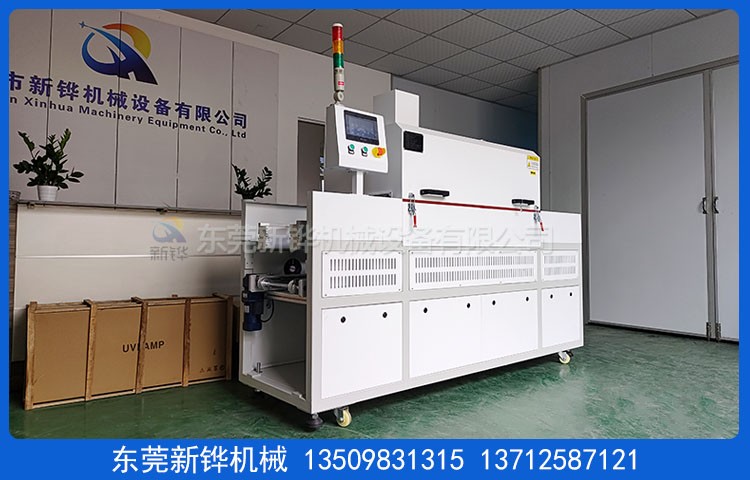

設備名稱:移印隧道烘干線

設備型號:XHSO-2.4-05-1IR

機臺電源:AC380V  3φ  50HZ   9KVA

烘烤尺寸:長1300 × 寬500 × 高250mm

上層輸送:長2400 × 寬720 × 高981mm

下層回流:長2400 × 寬720 × 高643mm

機臺結構:入料口高度:150mm;進料段:550mm（隔熱簾）;恒溫段:1300mm（1段）;出料段:550mm（隔熱簾）。

內箱材質:T1.2mm厚SUS不銹鋼板全密封滿焊保證爐內清潔。

外箱材質:T1.5mm 厚冷板折彎加強焊接加工,打磨防銹。

機架材質:T4.0*50*50mm 鐵方通焊接成型,機架四面封板。

機臺顏色:經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色或客戶提供色卡。

保溫材料:高密度黃色保溫巖棉保溫,保溫層厚度100mm。

門密封條:?20mm耐高硅膠密封條密封處理,美觀無污染。

溫度范圍:常用溫度:150℃,最高溫度:常溫～MAX200℃可調。

溫控系統:溫度控制器配合SSR控制,具備PID自整定參數平衡調溫校正功能,輸入模式為 K型熱電偶。

運風方式:經過風道分散后循環運風設計,均勻性佳。

運風電機:長軸型高溫馬達多組配強力型多翼式風輪。

進排風口:進風口:￠90mm調節風盤,排風口:￠90mm可調節風閥。

主加熱器:移印隧道烘干線采用遠紅外線電熱管+不銹鋼電熱管,2套加熱方式。

加熱功率:升溫狀態:8KW,恒溫狀態:4KW。

升溫速率:約10℃/min,空爐常溫～150℃約需時間10分鐘。

上層輸送:量產線:線體有效內寬:342mm,2.5倍不銹鋼倍速鏈+精研調速馬達+三個阻擋氣缸輸送；試機線:線體有效內寬:400mm,鐵復龍網帶輸送運行。

下層回流:同步帶傳送+精研調速馬達。

輸送速度:電子調速器調節速度,常用350~400mm/s速度可調節

安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及超載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。

防護標識:所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54。

使用條件:主電源采用AC 220V/380V/50Hz三相五線制,環境相對濕度40%-50%,溫度為20-30攝氏度。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。

質保服務:設備自送貨之日起質保期為壹年,質保期內發生非人為質量問題免費維修。

售后服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟。

驗收標淮:本機臺不含供電電源線、排風管道,以雙方簽定的技術協議書為標淮。

隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金之日起30天完成。

東莞新鏵烘干設備廠家生產:移印隧道烘干線,移印隧道爐,隧道爐烘干線,隧道式烘干線,紅外線移印隧道爐,輸送式烘干機,熱風隧道爐,紅外線隧道爐,固化隧道爐,高溫隧道爐等設備研發制造。
