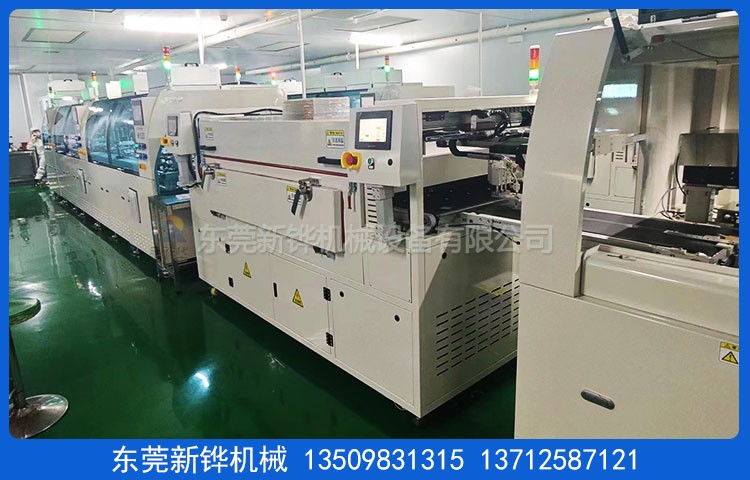

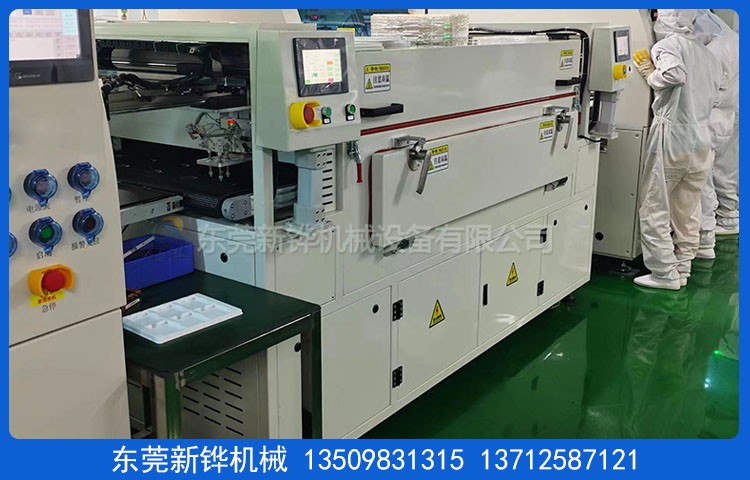

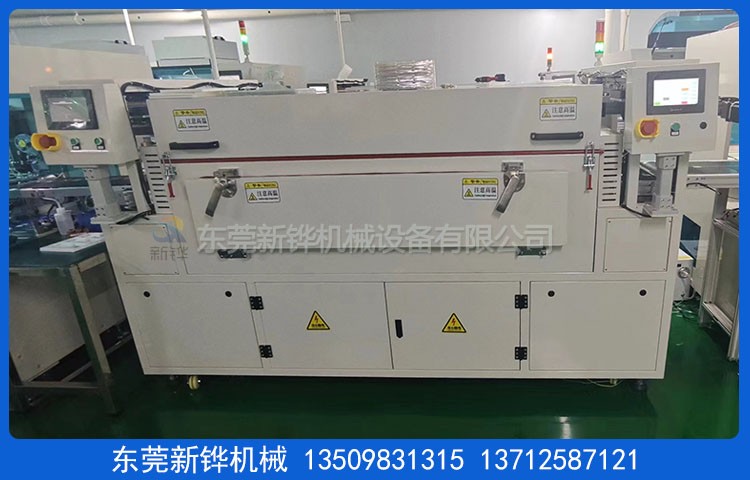

設備名稱:紅外IR烘干線

設備型號:XHSO-F2-2.5-1-2TR

機臺電源:AC380V  3φ  50HZ   19KVA

烘烤尺寸:長1800 × 寬1030 × 高100mm

輸送尺寸:長2500 × 寬1250 × 高1650mm（以實物為準）

機臺結構:上下雙面加熱，入料口高度:100mm，進料段350 恒溫段:1800mm，出料段350mm

檢修方式:加熱段開檢修門+手動撐桿保護設計，方便檢修及清潔保養。

機臺定位:安裝承重M20腳杯， 3寸腳杯方便設備的固定和多段拼接，輸送網帶面到地面高1000±10mm。

內箱材質:T1.2mm厚SUS430#不銹鋼板全密封滿焊保證爐內清潔。

外箱材質:T1.5mm 厚冷板折彎加強焊接加工，打磨防銹。

機架材質:T2.5*40*40mm 鐵方通焊接成型，機架整體封板。

機臺顏色:紅外IR烘干線經防銹處理后靜電高溫粉體涂裝，整機為定制（東亞升XH-1435誠億白）。

保溫材料:白色硅酸鋁保溫，保溫層厚度80-100mm。

門密封條:?20mm耐高硅膠雙密封條密封處理，美觀無污染。

溫度范圍:最高溫度:常溫～MAX200℃可調，常用溫度:60-100℃，空載恒溫30分鐘60-100℃±10℃（不含進出料段）。

溫控系統:觸摸屏（2個）+PLC操作系統，溫度模塊器配合SCR控制加熱, 具備PID自整定參數平衡調溫校正功能，輸入模式為 K型熱電偶,控溫精準，預留輸出/輸入IO點各2個。

加熱功率:紅外IR烘干線采用紅外線電熱板加熱，升溫狀態約:18KW，上下兩層加熱。

升溫速率:空爐常溫～100℃約需時間15分鐘。

設備節拍:4S/片

輸送網帶:特弗龍網格帶4*4MM+硅膠防跑含導條。

輸送動力:雷賽步進電機速度可調。

搬運機構:X/Y軸皮帶模組+雷賽步進電機4套，Z軸氣缸+吸盤2套，下料檢測光電6套。

安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。

防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。

使用條件:主電源采用AC 220V/380V/50Hz 三相五線制，環境相對濕度40%-50%,溫度為20-30攝氏度。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。

售后服務:設備自送貨之日起質保期為壹年，質保期內發生非人為質量問題免費維修。

培訓服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟。

驗收標淮:本機臺不含供電電源線、排風管道，以雙方簽定的技術協議書為標淮，驗收時間為5-7天。

隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金之日起40個工作日出貨，安裝調試時間為貨到工廠5天。
