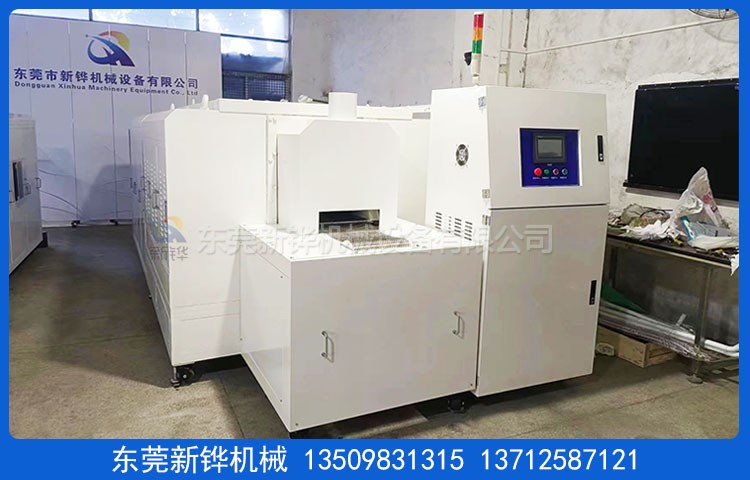

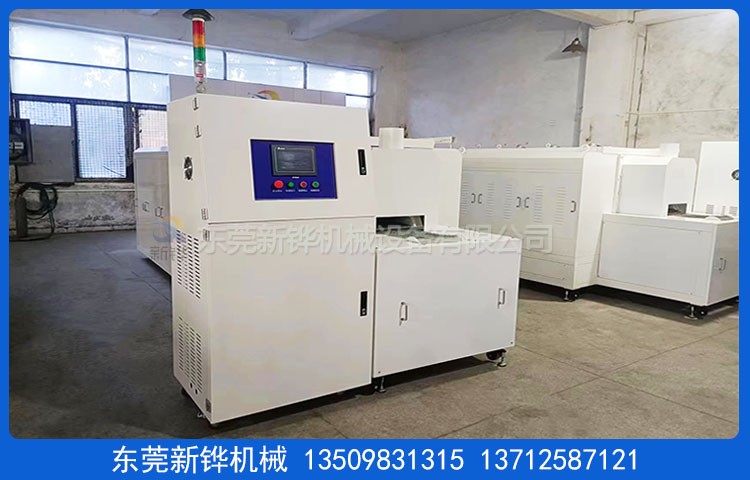

設備名稱:高溫工業隧道爐

設備型號:XHSOH-6-03-5R

機臺電源:AC380V  3φ  50HZ  40KVA

燒結尺寸:長6000 × 寬380 × 高60mm

輸送尺寸:長7800 × 寬1300 × 高1500mm（以實物為準）

機臺結構:入料口高度:80mm,進料段:600mm,恒溫段:1200mm（5段）,冷卻段:600mm（5段）出料段:600mm

安裝定位:高溫工業隧道爐底部安裝承重3寸腳輪,M18腳杯高度可調+50mm

馬弗罐體:T10mm厚SUS310S高溫不銹鋼板折壓成型,經特殊方法焊接制作而成,頂部為拱形結構。

檢修方式:爐蓋電動推桿掀開+手動撐桿保護檢修方式設計。

內箱材質:SUS316S#不銹鋼。

外箱材質:T4.0mm 厚冷板折彎加工焊接制作。

機架材質:10#槽鋼焊接制作焊接成型,保護罩殼用1.5mm冷板。

機臺顏色:經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色。

保溫結構:高溫莫來石磚砌筑,頂部穿孔磚為重質高鋁磚,爐底采用輕質保溫磚和莫來石磚砌爐；爐襯與爐體之間填充優質高溫陶瓷纖維保溫材料,保溫層厚度250mm

密封條:采用?20mm耐高溫雙硅膠密封條密封處理,美觀無污染。

溫度范圍:常用溫度:900℃,最高溫度:常溫～MAX1000℃可調。

加熱元件:采用0Cr27Al7M02高溫電阻絲加熱,均勻分布在爐膛上下部位,水平安裝,5區加熱控制。

溫控系統:PLC+觸摸屏+溫度模塊+SSR控制, 控溫精度:±1.5℃,具備PID自整定參數平衡調溫校正功能,輸入模式為 K型熱電偶。

溫度均勻度:空爐150℃恒溫15min后溫差±3-5℃

運風方式:經過風道分散后水平循環運風設計,均勻性佳。

輸送動力:采用AC馬達,減速機,鏈輪,鏈條傳動帶動網帶運行,驅動輥無縫鋼管外包高溫耐磨膠。

高效過濾器:采用二級過濾,進風口加裝初效過濾器,爐內加裝耐高溫有隔板高效過濾器,雙面防護網為不銹鋼方格網SUS304；風量:2000 m3/h

加熱方式:高溫工業隧道爐采用不銹鋼電熱管+熱風循環。

加熱功率:升溫狀態:90KW, 恒溫狀態:45KW

升溫速率:約6℃/min,空爐常溫～900℃約需時間150分鐘。

冷卻方式:雙層水套式結構,內外層均采用6mm厚Q235鋼板折壓成型焊接制作,工作中水套夾層通入冷卻循環水,依靠水流帶走熱量,對產品實行空冷降溫；外部配有40噸冷卻水塔循環降溫,冷卻水壓力≥2KG/cm2

輸送網帶:寬220mmSUS310S材質編織成人字網帶,可承受高溫和冷卻熱脹冷縮。

氣氛保護:通入氮氣保護,配置球閥,電磁閥,流量計等元器件,保護氣消耗量:≤6Nm3/h（客戶自備）

輸送速度:減速電機配合變頻器調速1-3m/min任意調節。

輸送高度:輸送帶表面距離地面850+50mm可調。

安全保護:漏電斷路器,電源逆向防止器,超溫停止加熱,馬達及電熱過電流,控制回路短路及超載,三色信號指示燈（紅色故障,黃色待機,綠色運行）等保護并警報裝置…合乎國際安全標準。

防護標簽:所有帶電外露部位加裝絕緣保護罩,危險處貼有高溫,防觸電警示標識,電柜防護等級IP54

機臺電源:主電源采用AC 220V/380V/50Hz 三相五線制。

使用條件:環境相對濕度40%-50%,溫度為20-30攝氏度。

注意事項:烘烤的產品不能含有高濃度易燃,易爆揮發性氣體或溶劑。

執行標準:爐溫均勻度按GB9452-1988或JB/T6049-1992,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行。

參考標準:JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》,GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
