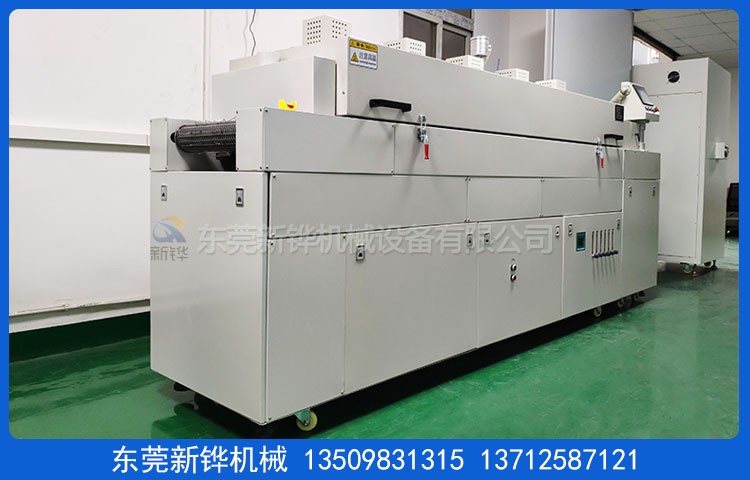

設備名稱:吹氮氣隧道爐

吹氮氣隧道爐功能:烘干,收縮包裝,焗漆,脫水,定型,預熱,熔解及高溫處理等。

設備型號:XHSOQ-3-07-3R

機臺電源:AC380V 50Hz 16KVA

烘烤尺寸:長3000×寬730×高100mm

輸送尺寸:長3500×寬930×高1650mm（以實物為準）

機臺結構:入料口高度:0-100mm,進料段:250mm,恒溫段:1000mm(分3段加熱）,冷卻段:/ ,出料段:250mm

安裝定位:底部安裝承重3寸腳輪,M18腳杯高度可調+50mm

氣動門:進出料安裝氣動門,光電檢測來料后自動開關。

檢修方式:爐蓋電動推桿掀開+手動撐桿保護檢修方式設計。

內箱材質:SUS304#T1.5mm鏡面不銹鋼。

外箱材質:SS41#T1.5mm鋼板經防銹處理后高溫烤粉。

機架材質:T2.0*40*40mm鐵方通,兩側整體活動封板。

機臺顏色:經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色。

保溫結構:吹氮氣隧道爐采用耐高溫白色硅酸鋁棉,保溫層厚度100mm

密封條:采用?20mm耐高溫雙硅膠密封條密封處理,美觀無污染。

溫度范圍:室溫~MAX300℃,常用溫度250℃

操作方式:10.4寸觸訊顯示器+松下可編程控制器+掃碼功能。

溫度控制器:智能溫度控制器,數字設定,LED顯示,PID自動演算,配合SSR輸出控制,K型熱電偶檢測溫度。

溫度均勻度:空爐250℃恒溫15min后溫差±3-5℃

運風方式:經過風道分散后水平循環運風設計,均勻性佳。

運風電機:長軸型烤箱專用馬達4組配強力型多翼式鍍鋅風輪。

高效過濾器:采用二級過濾,進風口加裝初效過濾器,爐內加裝耐高溫有隔板高效過濾器,雙面防護網為不銹鋼方格網SUS304;風量:2000m3/h

加熱方式:吹氮氣隧道爐采用遠紅外電熱管+熱風循環。

加熱功率:16KW,恒溫狀態功率:8KW

升溫速率:約8℃/min,空爐常溫～250℃約需時間30分鐘。

冷卻方式:2排可調節角度軸流風扇。

輸送網帶:寬700mmT1.0*4*4mm鐵復龍布帶配自動光電糾偏裝置。

網帶除塵:進料段安裝除塵粘滾。

輸送速度:減速電機配合變頻器調速1-6m/min任意調節。

輸送高度:輸送帶表面距離地面850+50mm可調。

安全保護:漏電斷路器,電源逆向防止器,超溫停止加熱,馬達及電熱過電流,控制回路短路及過載,三色信號指示燈（紅色故障,黃色待機,綠色運行）等保護并警報裝置…合乎國際安全標準。

防護標簽:所有帶電外露部位加裝絕緣保護罩,危險處貼有高溫,防觸電警示標識,電柜防護等級IP54。

機臺電源:主電源采用AC 220V/380V/50Hz三相五線制。

使用條件:環境相對濕度40%-50%,溫度為20-30攝氏度。

注意事項:烘烤的產品不能含有高濃度易燃,易爆揮發性氣體或溶劑。

執行標準:爐溫均勻度按GB9452-1988或JB/T6049-1992,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行。

參考標準:JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》,GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》。

吹氮氣隧道爐產品特性:

ü 智能化控制系統，對人員技術要求低，方便快捷，便于掌握

ü 外來先進科技，耐高溫,腐蝕，使用壽命時間長，堅固耐用

ü 安裝方便,移動到需放置位置，將總電源線接入即可開機使用。

ü 采用不銹鋼板精密焊接而成，不生銹, 清潔,無塵,

ü 能夠同步控制，減少不良率加熱設備可與生產線同步控制

ü 外來先進科技，保溫效果好，不易爆裂，升溫迅速，堅固耐用，節約電費

ü 分段控制，增加適用性并能達到溫度均勻.穩定干凈的加熱過程。溫度控制容易,且升溫迅速，并較具安全性

ü 智能控制，控溫穩定，溫度均勻，無漏洞

吹氮氣隧道爐用途:電子業（半導體,LCD,LED）,PCB,IC,LED芯片,電感

產品售后說明:

非人為損壞的均可享受廠家一年整機無憂質保

聯系電話:0769-82983077  13509831315

運輸過程中的一切貨物損壞均由新鏵機械承擔，客戶對產品貨期有特殊需求的，可直接更換新機器直接發出。

東莞新鏵烘烤設備廠家生產:吹氮氣隧道爐,防氧化隧道爐,充氮隧道爐,氮氣隧道爐,充氮無氧化隧道爐,氮氣保護隧道爐,熱風隧道爐,紅外線隧道爐,吹氮氣隧道爐,潔凈隧道爐,固化隧道爐,烘烤隧道爐,卷對卷隧道爐,涂布隧道爐,水份烘干隧道爐隧道爐廠家等設備研發制造.
