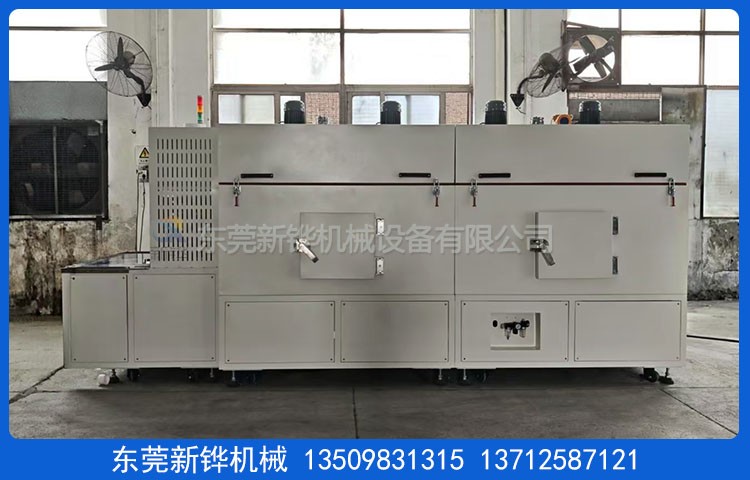

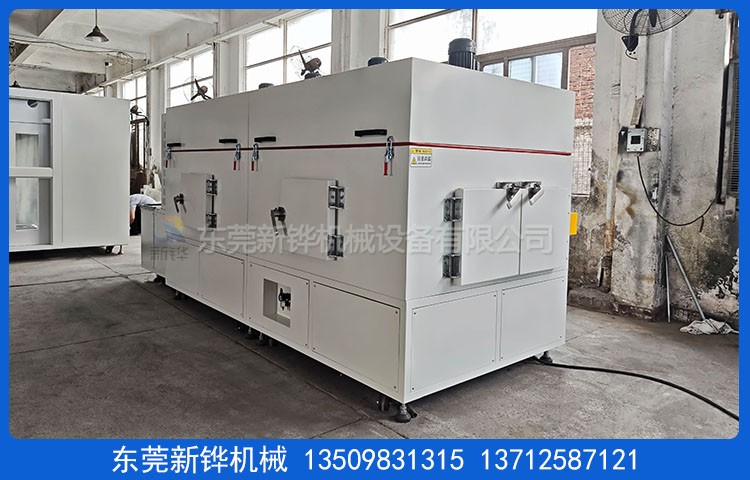

設備名稱:環形移栽隧道爐

設備型號:XHSO-4-09-3R-2T

設備電源:AC380V 3φ 50HZ 32KVA

烘烤尺寸:長3000×寬1200×高500mm（有效內空）

外形尺寸:長4000×寬1530×高1960mm（以實物為準）

機臺結構:進料長度:600mm(含冷卻排風罩480mm）；加熱長度:3000mm（分2節）；臺面長度:400mm(人工作業臺面）。

工作臺面:不銹鋼臺面外圍三面增加10mm擋邊，人工移動載具。

進料高度:產品進爐口有效高度500mm。

檢修方式:加熱爐體兩側和移動模組開檢修門。

機臺定位:分2段拼接，3寸腳輪、M18腳杯高度可調+50mm。

內箱材質:T1.2mmSUS201#鏡面不銹鋼板折彎加工製作。

外箱材質:T1.5mmSS41#冷軋鋼板折彎加工製作。

機架材質:T2.0*40*40mm鐵方通，兩側整體活動封板。

機臺顏色:環形移栽隧道爐經防銹處理后靜電高溫粉體塗裝，整機為鄒紋灰白色。

保溫材料:高密度黃色巖棉厚度100mm。

防護標簽:設備高溫部分加貼高溫警示標識。

溫度范圍:常溫～MAX100℃可調，正常使用75℃。

溫度均勻:恒溫后空爐75℃單點測溫±3℃（進出料段除外）

溫控方式:智能溫控器配合固態繼電器，具備PID自動整定控溫功能。

檢測溫度:外部轉接4條K型熱電偶插頭方便點檢溫度。

操作系統:人機界面:觸摸屏+PLC可編程控制器。

參數功能:速度、風機、加熱、溫度、溫度曲線等設定。

運風方式:頂部風機經過風道分散左右循環運風設計，均勻性佳。

運風電機:長軸型高溫馬達4組配強力型多翼式風輪。

進風口:￠90mm調節風盤，排風口:￠90mm可調節風閥。

加熱元件:不銹鋼電熱管，加熱功率:28KW,恒溫功率:14KW.

升溫速率:空爐常溫～75℃約需時間15分鐘.

輸送鏈條:寬402mmM2.5高溫尼龍倍速鏈條，出入口位置底部加封板，封板尺寸不小于治具底板。

載具尺寸:長400*寬230*高370mm（實際打樣為準）。

輸送速度:調速電機配合變頻器0.1-1m/min任意調速。

輸送高度:環形移栽隧道爐輸送帶表面距離地面750+30mm可調。

冷卻方式:多組小風扇強制自然風冷。

安全保護:底部增加2個400*400mm泄爆口；參數頁面設置需要增加二級權限密碼，防止誤觸碰；操作觸摸屏安裝于入料口上方，操作面板設有急停開關，工作臺面左側增加1個急停開關；超溫停止加熱並警報裝置；馬達、電熱過電流保護；控制回路短路及過載保護；漏電斷路器；電源逆向防止器；三色指示燈（紅色故障，黃色待機，綠色運行）合乎國際安全標準。

安全標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。

使用條件:主電源采用AC220V/380V/50Hz三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度；氣管負載壓縮空氣壓力大于5bar。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。

參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》

售后服務:設備自送貨之日起質保期為壹年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程式編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。

驗收標淮:本機臺不含供電電源線，排風管及排風管安裝費用；設備調試完成七天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金之日起50天個自然日；安裝調試時間為貨到工廠之日2個工作日。
