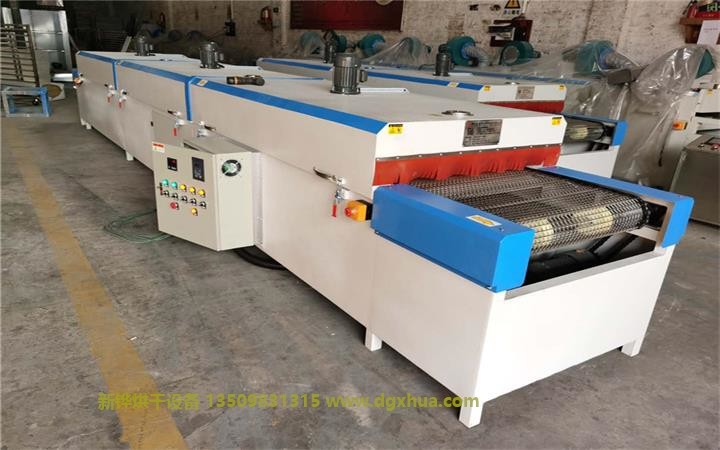

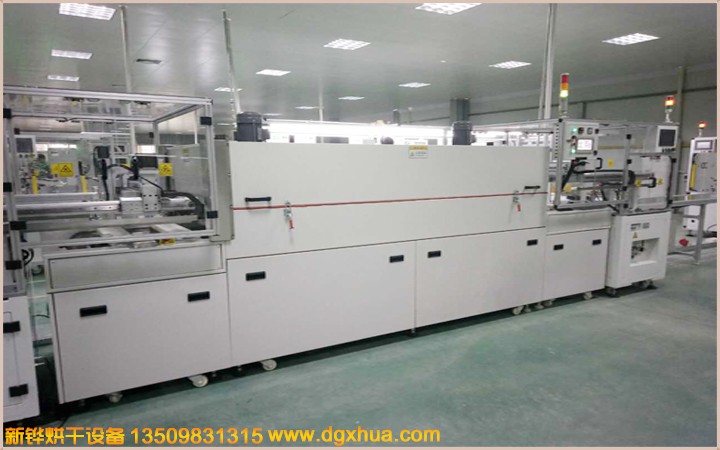

產品名稱：鋁板表面油漆固化潔凈隧道爐
詳細介紹
一、鋁板表面油漆固化千級隧道爐主要技術參數
1、內膽尺寸：烘干區;長14000*凈高150*內寬780mm；
2、外形尺寸（約）：總長24000mm*總高1690mm*總寬1220mm，地面到網帶的高度為850mm，爐體內進料高度為150mm；烘干部分總長14000mm，分7段獨立控溫（每段4個測溫熱電偶），每段2000mm。冷卻段長4000mm，UV預留區長2000mm，前后緩沖區各長500mm，進出料部分長1500mm, 爐體前后裝有急停開關。
3、溫度范圍：常溫～+300℃(可調)；
4、儀表顯示精度：≤±0.1℃；
5、溫度波動度：≤±1℃；
6、溫度均勻度：≤±3℃(空載)；
7、升溫速率：≤8℃/min；
8、運風方式：三面循環運風；
9、外殼溫度：外殼溫度不高于室溫+15℃，接縫處和爐口溫度除外，接縫處溫度不高于室溫+25℃；
10、電源：三相五線制，380V，50HZ；
11、總功率：120KW；
二、鋁板表面油漆固化千級隧道爐爐體結構特征
1、外殼材料：采用120mm厚巖棉彩鋼板制作，表面烤漆，顏色為“純白”，提供色板客戶確認。
2、表面處理：表面打磨、拋光、拉砂；
3、內膽材料：采用1.5mm厚304不銹鋼鋼板制作；保持內膽清潔無塵，防生銹、耐腐蝕；接縫處采用非硅膠耐高溫密封條；
4、爐體底架：采用50*50*1.5mm方通制作，保持爐體內外各個面的承載強度，并保留熱脹冷縮系數，可防止爐體變形,配活動翻轉電動缸。
三、鋁板表面油漆固化千級隧道爐環境條件
1、環境溫度：-5℃～+40℃；
2、相對濕度：≤85%RH；
3、電源：AC380V±10%，50Hz；
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
