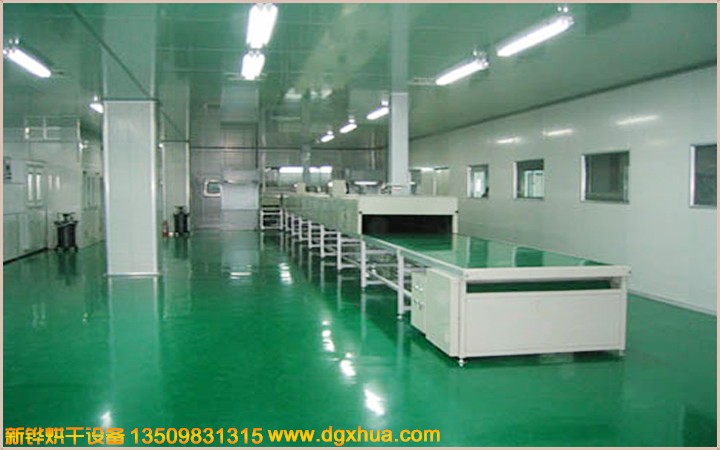

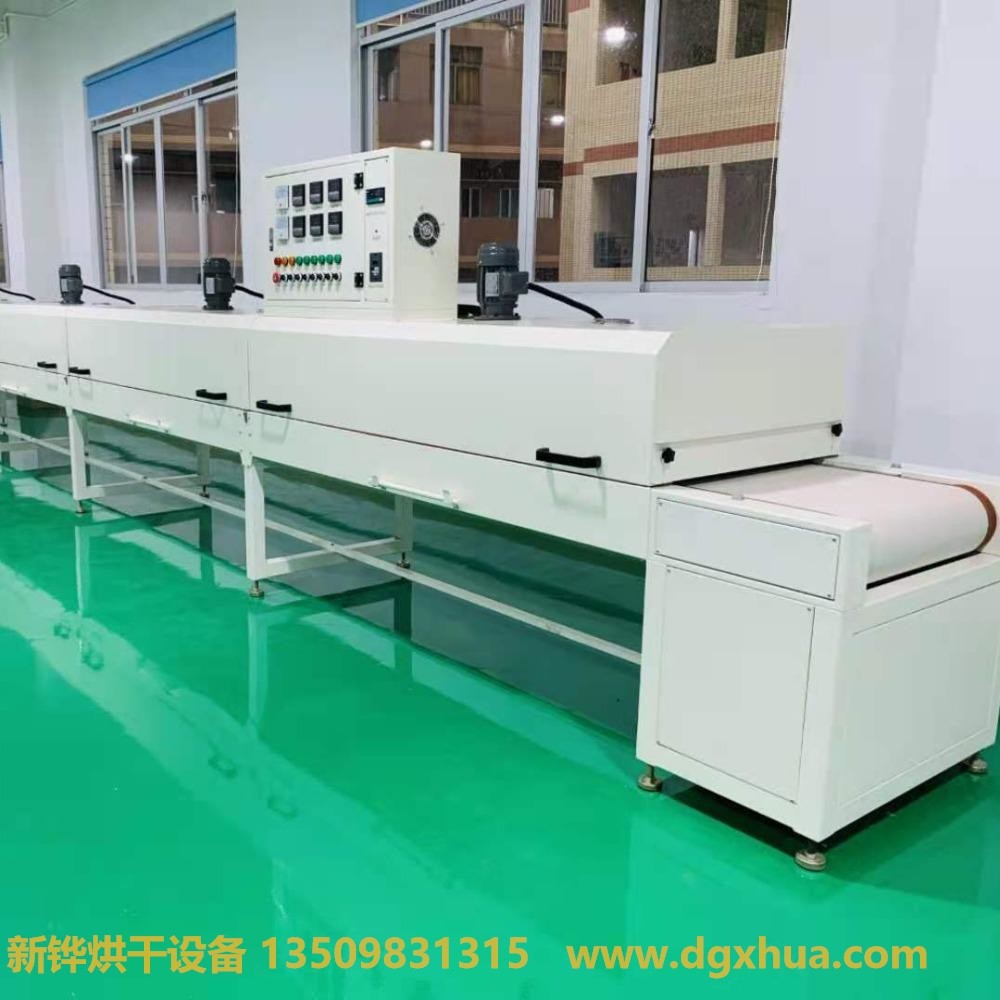

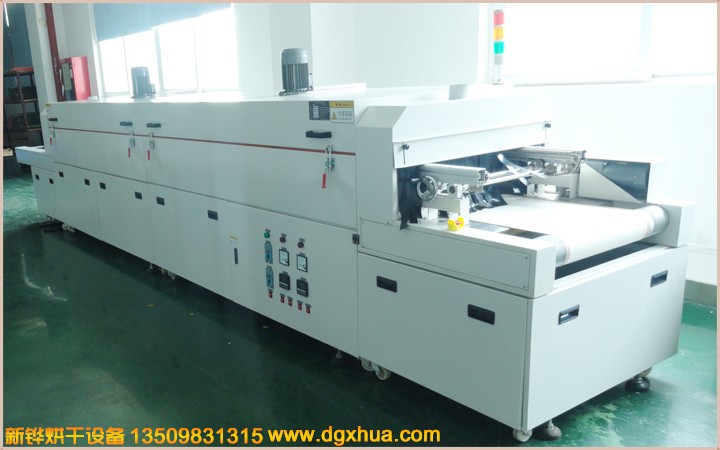

產品名稱：PCB線路板隧道爐
1、外型尺寸： L4000W900H1250mm 。(尺寸可定制）
2、 烤區尺寸： L3000mm*W700mm*H150mm。材料放置區前500mm，后500mm，放料區與出料區加裝不銹鋼板。入口出口安裝高度調節板，調節范圍為30-100MM。
3、進出料口表面保SUS201=1.5MM 保護板。
4、機體分節數量：2 節.分2個烤區，前150MM 低溫區，后1 個恒溫區。
5、爐體采用1.5MM/1.2MM 鍍鋅板折彎焊接外側上部倒斜角。
6、爐體內壁為1.2MM SUS201 不銹鋼，每支紅外線燈管加裝不銹鋼反光罩。
7、 動力：1/2P 臺灣東元變頻器與1/2P 馬達。
8、輸送速度0.2~3M/min （變頻調整）
9、輸送載體：輸送帶寬700MM 采用30*15 不銹鋼扁通，間距46MM。兩邊6 分雙節距高碳鋼鏈條.。
PCB線路板隧道爐特點：
1.被烤產品內外同時受熱，內外溫差小，不變形，不變色，品質穩定；
2.烘烤速度快，效率高，可節省時間約2-6倍，大幅度縮短生產出貨周期；
3.可局部加熱，能源浪費少，省電30%以上；
4.因單位面積的能源傳輸量大，故體積小，省場地空間，省建造費用；
5.可與生產線連線使用，同步控制，減少不良；
6.溫度可分段控制，以適應產品需求，彈性高；
7.強制抽風裝置，溶劑殘留少，無危險，防爆,環保；
8.機殼外表溫度接近環境溫度，工作環境舒適，減少能源浪費；
9.產品事先，烤后無須靜置，縮短工時，減少被污染；
10.采用無級恒溫控制系統，產品品質穩定。
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
