規    格

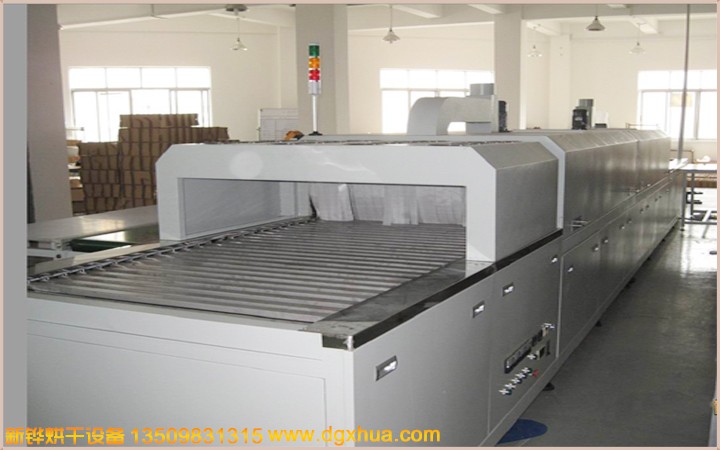

隧道式

電源/功率

380V  105kw

尺   寸

 外型尺寸

L22000mm × W1430mm × H1400mm

 烘箱外尺

L20000mm × W1430mm × H650mm

  烘箱內尺

L20000mm × W1230mm × H550mm（分5段加熱，每段2000mm，每兩段4000mm長度做一個獨立控溫 ）

結構及配置

總體結構

（箱式整體）

1、 烤爐採用1.2mm304不銹鋼板折制成型；

2、 烤爐內膛採用1.2mm304不銹鋼鏡面板折制成型；

3、 烤爐體主橫梁採用2.0mm不銹鋼折彎製作；

4、 烤爐體腳架採用50*50*1.5mm不銹鋼方通焊接成型；

5、 底部配置調平角杯；

6、 保溫採用硅酸鋁棉及發泡硅膠保溫斷熱；保溫層厚度為100mm；

電熱裝置

紅外線碳纖維發熱管加溫；發熱裝置共100KW；

  傳動系統

1、 1、傳動變頻裝置：1500W電機、雙減速機（1：200）、開關、指示燈共一套

2、 傳送方式：鐵氟龍帶傳送廠品。

溫控系統

控制系統鑲於腳架圍板處--內含：

1、 RKC溫度控制器、SSR輸出控溫、運風電機370W、9寸千頁風輪（不銹鋼）、50A電流表、500V電壓表、保險、加熱通段保護、電源開關；共10套溫控

爐調節

1、爐口高0-400mm可調。

烘箱技術指標

烤爐溫度

RT~220℃

調節方式

平衡調溫。控制系統根據溫控表設定的溫度點通過熱電偶感應控制加熱絲的輸出量，達到動態的平衡。

注意事項

本設備旁邊不能放置含有易燃易爆或易產生揮發、腐蝕性氣體的物品進行試驗或儲存。
