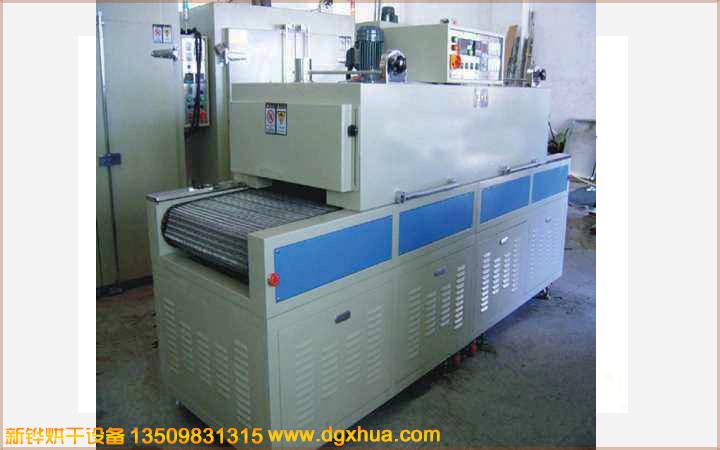

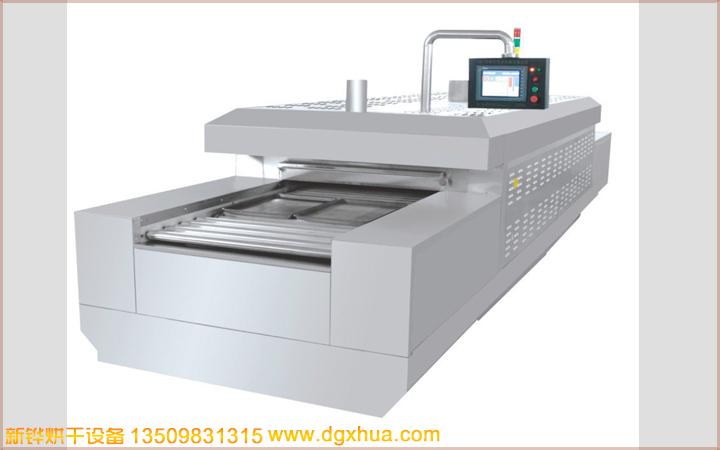

熱風小型高溫紅外線隧道爐、熱風高溫紅外線隧道爐、工業熱風高溫紅外線隧道爐

熱風小型高溫紅外線隧道爐、熱風高溫紅外線隧道爐、工業熱風高溫紅外線隧道爐

型號：XHSOL-CA-002

內箱尺寸L*W*H:1500*430*100

外箱尺寸L*W*H：2000*630*1550

進料口高：0-100mm

進料段長：3*500.mm

加熱段長：2*1200.mm

冷卻段長：200.mm

出料段長：260mm

輸送寬度：400.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（400℃）

升溫時間：30min

送風方式：單面水平送風/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~230℃，常用200℃，常溫升至200℃大約25~30分鐘；

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”PLC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度。

溫度均勻度：空爐200℃恒溫30min后溫差±3%℃（進料段除外）；

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染），；外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染。

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養。

東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業。

一、烤箱規格尺寸：根據內膽尺寸核算
 二、內膽尺寸：可定做
三、內部溫差：±5℃

四、安裝與使用說明：
1）此烤箱為三相四線制（其中一條為零線）；加一條地線。
2）接好電源后，打開電源開關（電源指示紅燈亮），按啟動按鈕（送風指示燈黃燈亮）注意觀察進風口和出風口是否風向正確。無風或風量小，則為相位接反（馬達反轉），請及時調整向位，使馬達運轉正常、然后按啟動按鈕（綠色），此時烤箱會自動加熱（加熱指示燈綠色燈亮），自動運風。到了設定溫度以后，待計時器自動計時，走到所設定的時間時（M為分鐘），并報警，會自動切斷電源（加熱和運風自動關機）。烘烤完畢，此時可取出產品；
手動：設定好：烘烤溫度。把開關打到手動位置（2）然后按啟動按鈕（綠色），此時烤箱會自動加熱（加熱指示燈綠色燈亮），自動運風。到了設定溫度以后，待計時器不會自動計時,溫度一直保持到所設定的溫度（±5℃），并不會報警，不會自動（要手動）切斷電源。

主營產品：觸摸屏無塵隧道爐、IR隧道爐、防氧化隧道爐、無塵烤箱、無塵UV固化機、防氧化烤箱、PCB專用烤箱、紫外線干燥設備、防靜電流水線、IC/LED專用烤箱、真空/充氮烤箱、高低溫干燥等相關設備；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封裝、CMOS、SMT、電腦鍵盤、薄膜開關、矽膠按鍵、光學鏡片、光伏玻璃、線圈、化工、運動鞋、商標印刷、紙張印刷、汽車配件、塑膠等領域建立了良好的客戶使用網絡。

廣泛應用于電子、五金、塑膠、地板、紡織、食品、涂裝、電鍍、薄膜、化工、皮革、木工、烘干、紙品、制鞋、藥品、印刷、手機組裝、半導體等行業的生產，取代傳統熱風循環式烤箱。
