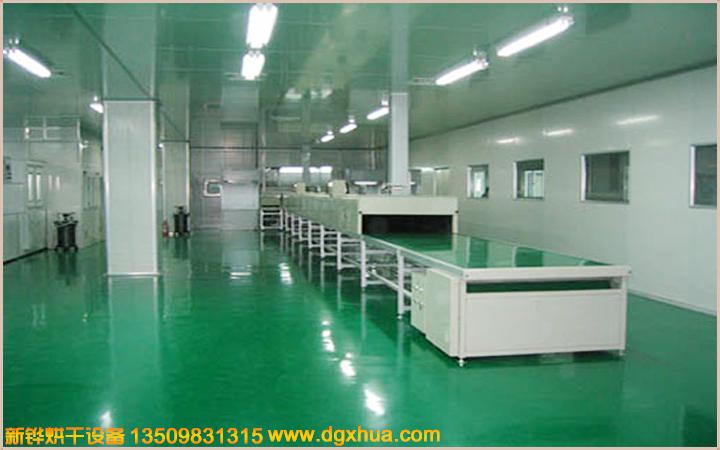

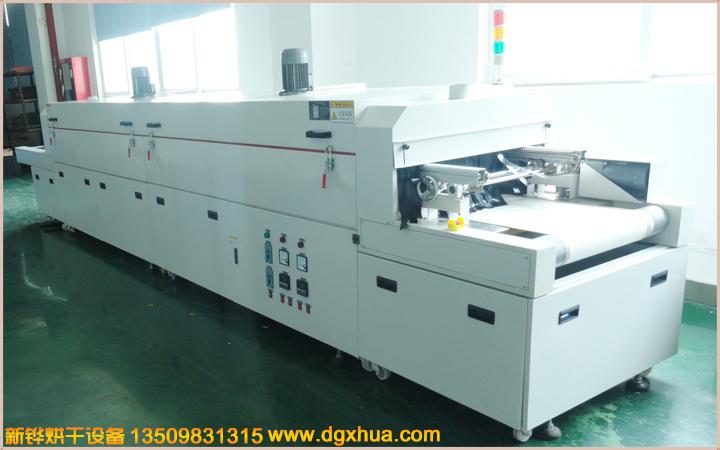

pcb線路板隧道爐、東莞pcb線路板器隧道爐、工業pcb線路板隧道爐

pcb線路板隧道爐、東莞pcb線路板器隧道爐、工業pcb線路板隧道爐

參數尺寸：

型號：XHSOL-MN-002

內箱尺寸L*W*H:1500*430*100

外箱尺寸L*W*H：2000*630*1550

進料口高：0-100mm

進料段長：3*500.mm

加熱段長：2*1200.mm

冷卻段長：200.mm

出料段長：260mm

輸送寬度：400.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（300℃）

升溫時間：30min

送風方式：單面水平送風/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~230℃，常用200℃，常溫升至200℃大約25~30分鐘；

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”PLC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度。

溫度均勻度：空爐200℃恒溫30min后溫差±3%℃（進料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加熱系統：采用電加熱，內罝于風道循環運風風輪送風．此加熱更耐用，使四周達到溫度均勻恒溫，溫度為0-300度可調。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，顏色為波紋白，藍色，綠色等按客戶要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養。

pcb線路板性能特點：

1.傳送帶無級調速適用于手動和半自動、全自動印刷機進行聯機操作。
2.設熱風循環系統，溫度、風量均勻，電子線路板不僅能迅速干燥，且收縮率小，保證了電路板的烘干質量。
3.變頻電機驅動，無級調速，數字顯示，傳動平穩。隧道爐采用兩條高質304不銹鋼專用鏈條雙邊傳送。
4.遠紅外電熱管加熱，由4個臺灣陽明智能微電腦溫控表獨立控制。
5.進出料端分別裝有急停開關，方便操作者處理緊急情況，在出料口并裝置到料接近開關自動停機，增加了安全性。
6.高壓制冷，工件出料后，可達室溫。
7.本機可根據不同電路板印品、不同特性的油墨，進行單燈、多燈組合操作，在保證印品質量的基礎上，同時也節約了能源。
8.熱烘干室溫度：室溫－150℃任意設定；設有熱風、冷風、烘干去濕功能，操作簡便，效率高。2個爐體設計。
