新鏵：XHSOL-100-2IR

無塵隧道爐應用行業：

無塵隧道爐的無塵等級可分為百級無塵、千級無塵、萬級無塵，它的應用領域比較廣泛，例如：在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封裝、CMOS、SMT、電腦鍵盤、薄膜開關、矽膠按鍵、光學鏡片、光伏玻璃、線圈、化工、運動鞋、商標印刷、紙張印刷、汽車配件、食品加工、電子裝配、化工制藥等需要干燥、加溫工序來快速提高產能。

無塵隧道爐主要參數說明：

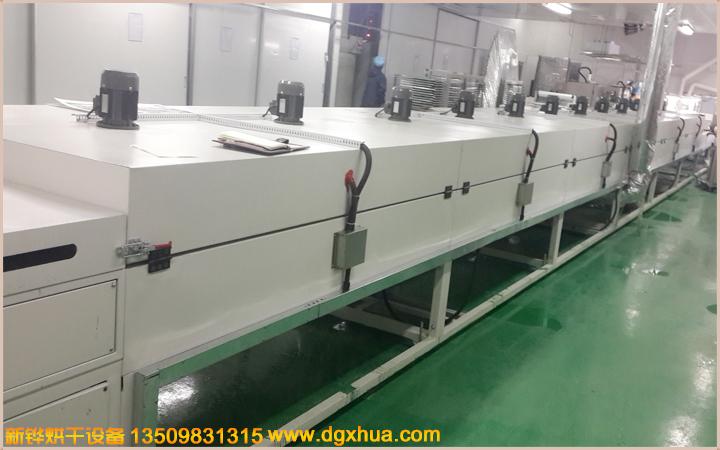

一、機臺名稱：無塵隧道爐  型號：XHSOL-900-5IR

二、電    源：AC380V  3Φ  50HZ  63.8KW

三、機臺尺寸：外尺寸: W1230㎜×L12000㎜×H 1180㎜

入料段長:1500㎜(含500mm遮光罩）；加熱段長:10000㎜（分54段溫控，每段：2000mm/1個循環運風馬達）；出料段長：350mm（不含150mm排風罩）；

輸送網寬900㎜，輸送網面距地高800㎜+ 50 ㎜，進/出高度50MM可調；

四、溫控系統

溫度範圍：室溫~300℃，常用250℃，常溫升至200℃大約25~30分鐘；

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”PLC、溫

度控制模組5組PID自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度;

溫度均勻度：空爐250℃恒溫30min后溫差±3%℃（進料段除外）；

 五、結構設計

 5.01內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染），；外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;

5.02保溫材質：採用高級保溫棉，保溫厚度150㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染;

 5.03機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養;

 5.04出料機尾端加裝除塵粘滾 ,方便清潔保養；

六、送風系統

6.01馬達由頂部循環送風，熱風從上至下后吹向產品，噴流式設計，均勻性佳；

6.02採用長軸型烤箱專用馬達1組（升捷馬達）及強力型多翼式不銹鋼風輪；

七、加 熱 器：臺灣華特中波紅外線電熱管，電熱功率：60KW;

八、輸送系統

8.01採用臺灣升捷傳動減速馬達+鏈輪+棕色4*4特氟龍輸送網，輸送方式（正對輸送面板，控制箱進料段下方）由左至右，連續式輸送，機頭機尾加裝防偏裝置；

8.02速度速度：0.1~3M/min，（常用0-2M/MIN）採用臺灣易能變頻器調速，附數字式LED速度表顯示；

九、安全系統

9.01超溫停止加熱並警報裝置;

9.02馬達、電熱過電流保護;

9.03控制回路短路及過載保護;

9.04正泰漏電斷路器;

9.05前後段加裝異常緊急開關;

9.06三色指示燈（紅色故障指示、黃色待機指示、綠色運轉指示）;

9.07電源逆向防止器等…合乎國際安全標準;

 十、其它配置

 10.01入料段配合客戶放料，出料段手動收料;

10.02搬運腳輪與水準調整固定螺絲腳M18×L150㎜;

10.03保固期限爲一年。因機臺品質問題而造成零件之損壞將免費更換（消耗零件及損壞原因在買方時不在此限）。
