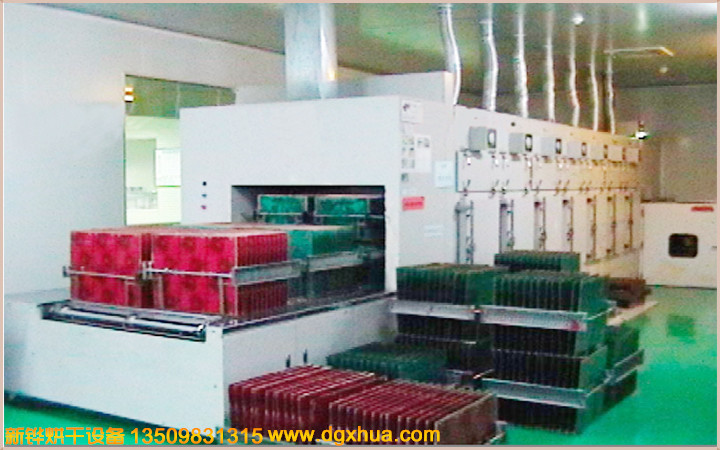

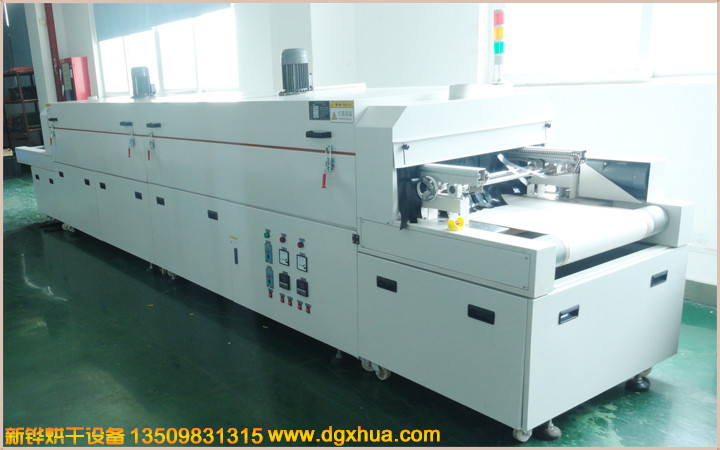

線路板隧道爐

外尺寸: L5600×W750×H 1350㎜
入料段長:800㎜(含排風罩200mm)；烘干段長:4000㎜（1段溫區1個循環運
風馬達）；出料段長:800mm(含排風罩200mm)；進/出高度:200-500MM，可調高度
上層插件線調整座寬:350㎜，插件線輸送面距地高:950㎜+ 50 ㎜；
下層輸送網帶寬:500㎜，  鐵弗龍網帶輸送面距地高:750㎜+ 50 ㎜；
溫控系統：
溫度范圍：室溫~MAX150℃，常用100℃，常溫升至100℃大約10分鐘；
溫度控制器：日本（RKC）智能溫度控制，數字設定，LED顯示，PID自動演算，配合日本(神港）SSR輸出控制加熱，臺灣（華菱）K型熱電偶檢測溫度;
溫度均勻度：空爐100℃恒溫15min后溫差±2%℃（進料段除外）；
結構設計
內箱材質：采用SUS304＃T1.0mm不銹鋼板，四周氬焊密封加工（防污染）；外箱材質：采用SS41＃T1.5mm鋼板經防銹后靜電高溫粉體涂裝，
機架采用40*40*1.5方通制作經防銹后靜電高溫粉體涂裝，皺紋白
保溫材質：采用120K高級保溫棉，保溫厚度50㎜加空氣隔熱保溫,采用耐高溫硅膠迫緊，美觀無污染;
機臺結構：機臺底座四周采用SS41＃T1.2mm鈑金封板（可拆卸)；進出料口加裝高度調節板，防止熱量流失；
