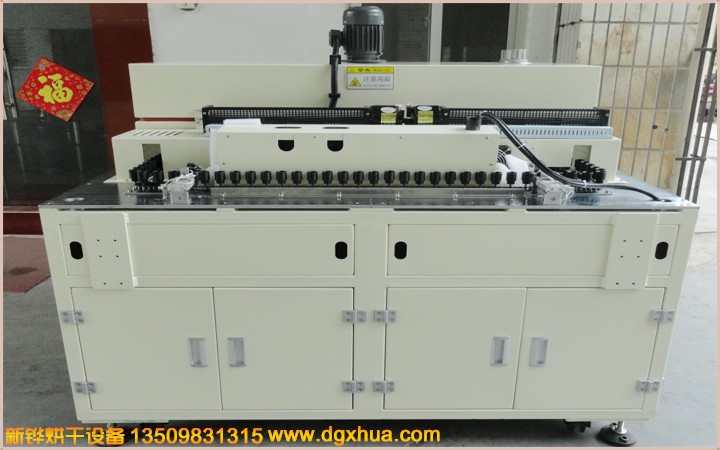

設備名稱：電機轉子隧道爐

• 型號： XHSO-80-2IR


• 電源：AC380V  3φ  50HZ  18KVA

• 內尺寸：長4000 × 寬800 × 高150mm

• 外尺寸：長6000 × 寬1160 × 高1450mm（以實物為準）

• 機臺結構：進料段：1000mm（手動調節門+垂簾），烘干段：4000mm（分2段加熱控制），冷卻段：200mm（4排風扇）， 出料段：800mm（手動調節門+垂簾）。

• 檢修方式：每2米1支電動推桿掀開檢修，掀開高度450mm.

• 機臺材質：內箱材質：T1.2mm厚SUS201#不銹鋼板加工製作， 氬弧焊接。

• 外箱材質：T1.5mm 厚SS41#冷軋鋼板折彎加工製作。

• 機架材質：T2.0*40*40mm 鐵方通焊接成型，機架四面不封板，底部安裝腳輪腳杯高度可調, 方便設備的固定和對接。
  機臺顏色：經防銹處理后靜電高溫粉體塗裝，整機為鄒紋灰白色。

• 保溫結構：保溫棉：高密度保溫巖棉隔熱保溫，保溫層厚度150mm。

• 密封條：?20mm耐高硅膠密封條密封處理，美觀無污染。

• 防護標簽：設備高溫部分加貼高溫警示標識。

• 操作系統：溫度范圍：常用溫度150℃,最高溫度:常溫～MAX200℃可調;

• 溫控方式：臺達/信捷PLC+觸摸屏+聯鉅溫度模塊配合固態調整器控制, 輸入模式為精密 K型熱電偶；溫控系統具備自動整定和PID參數的自動校正功能。

• 溫度均勻度：恒溫15分鐘空爐150℃±5℃.

• 運風系統：運風方式：風道分散后左右送風吹向產品，循環運風設計，均勻性佳。

• 運風電機：長軸型烤箱馬達配強力型多翼式鍍鋅風輪。

• 排風口：每2米加熱段直徑90mm1個，共2個排氣口。

• 加熱器：201#不銹鋼電熱管，頂部加熱方式。

• 加熱功率：16KW, 恒溫狀態功率：8KW.

• 升溫速率：約6℃/min,空爐常溫～150℃約需時間30分鐘

• 輸送網帶：寬800mm白色鐵復龍布帶，鋼絲活動接頭。

• 輸送速度：0-2m/min任意調節,輸送高度：750±50mm。

• 輸送動力：370W減速電機配合易能變頻器調速。

• 安全保護：超溫停止加熱並警報裝置，馬達、電熱過電流保護，控制回路短路及過載保護，漏電斷路器、電源逆向防止器等…合乎國際安全標準。

• 所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。

• 使用條件：主電源采用AC 220V/380V/ 50Hz 三相五線制，環境相對濕度40%-50%,溫度為20-30攝氏度，氣管負載壓縮空氣壓力大于5bar。

• .烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。

• 參考標準：爐溫均勻度按GB9452-1988或JB/T6049-1992執行，電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行，JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》，GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
