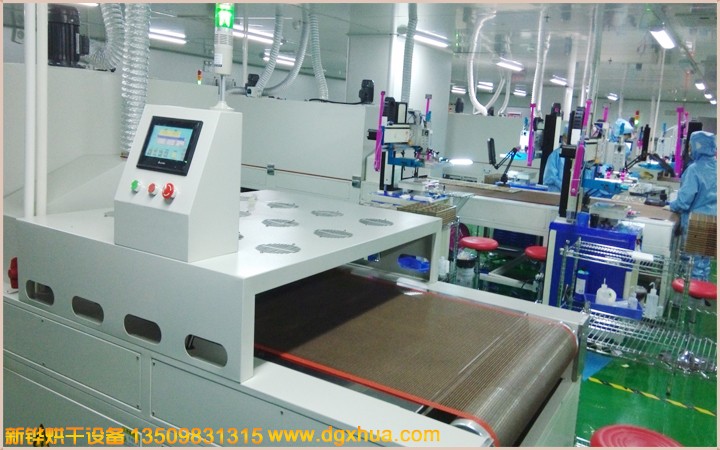

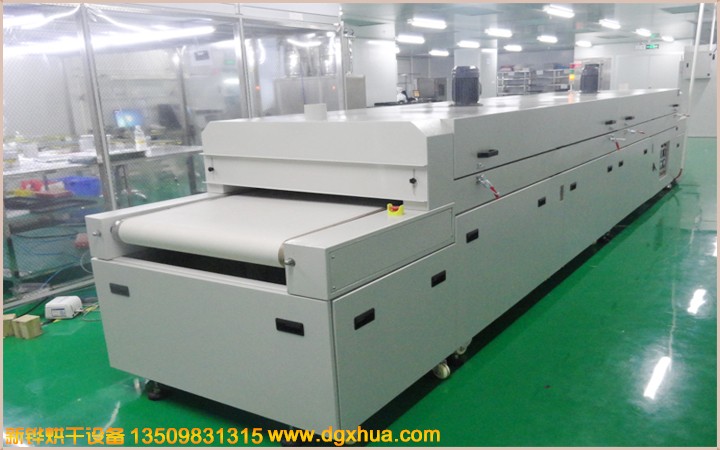

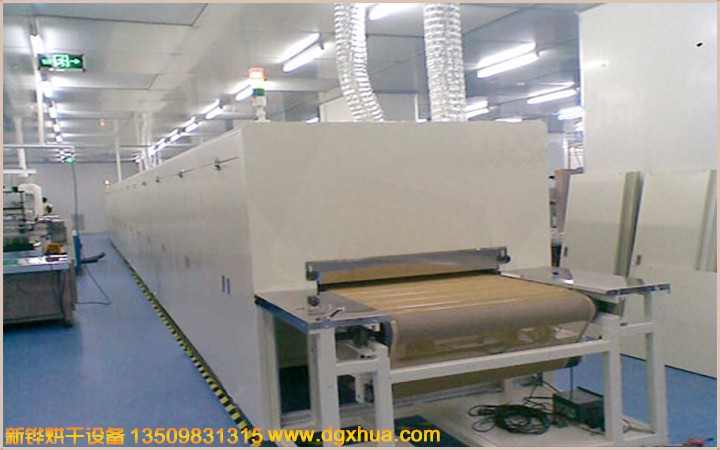

觸摸屏無塵隧道爐

觸摸屏無塵隧道爐應用行業：

觸摸屏無塵隧道爐的無塵等級可分為百級無塵、千級無塵、萬級無塵，它的應用領域比較廣泛，例如：在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封裝、CMOS、SMT、電腦鍵盤、薄膜開關、硅膠按鍵、光學鏡片、光伏玻璃、線圈、化工、運動鞋、商標印刷、紙張印刷、汽車配件、食品加工、電子裝配、化工制藥等需要干燥、加溫工序來快速提高產能。

觸摸屏無塵隧道爐加熱原理：

無塵隧道爐是隧道爐的一個種類，又稱無塵烘干爐。加熱原理是風機把空氣經過高效過濾器循環后通過遠紅外線對爐內產品進行加溫，內部采用不銹鋼制作，使得紅外線的光線能夠照到爐內的每個角落，然后進行均勻的升溫，通過熱的傳導、對流、輻射完成對產品烘干的隧道式烘干設備.

觸摸屏無塵隧道爐廠家主營產品：

無塵隧道爐、絲印隧道爐、手機蓋板無塵隧道爐、觸摸屏無塵隧道爐、薄膜印刷無塵隧道爐、紅外線隧道爐、太陽能模組隧道爐、紙張印刷隧道爐、硅膠絲印隧道爐、無塵烤箱、無氧化烤箱、線路板烤箱、LED光電烤箱、鋰電池真空烤箱、氮氣烤箱、高溫烤箱、絲印烤箱、UV固化機、紫外線光固機、低溫型UV固化機、下吸風UV固化機、瓶類三面照射UV機、桌上型UV固化機、自動組裝流水線等相關設備。

觸摸屏無塵隧道爐主要參數說明：

一、機臺名稱：觸摸屏無塵隧道爐      型號：XHSOL-900-2IR

二、電    源：AC380V 3Φ 50HZ  24KW

三、機臺尺寸：外尺寸: W1480㎜×L3600㎜×H 1500㎜

加熱段長:2000㎜,入料段長:500㎜；(含排風罩）（分2段溫控，每段：1000mm/2個送風馬達/雙面送風），冷卻段+收料段長:1000mm，排風罩200㎜，間隔100㎜，實際冷卻段700mm分為,多組6寸可調角度風扇組）；輸送網寬900㎜，輸送網面距地高920㎜+ 50 ㎜出/進高度40MM可調。

四、溫控系統
1.溫度范圍：室溫~200℃;常用180℃

2.溫度控制器：（巨諾）溫度控制器（置于出料端），數字設定，LED顯示，PID自動演算，配合SSR輸出控制。

3.溫控器精度：±0.5％F.S.

五、結構設計
1.內外材質：內箱采用SUS430＃不銹鋼板，四周氬焊密封加工（防污染），潔潔 等級Class#1000（外部環境潔凈等級爲Class#1000）；外箱采用SS41＃鋼板經防銹后靜電高溫粉體涂裝，皺紋白，底座四周鈑金封板（可拆卸）。

2.保溫材質：采用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。采用耐高溫硅膠迫緊，美觀無污染。
3.機臺結構：加熱段用電動推桿掀開式設計，下座封板，方便檢修及清潔保養。

六、送風系統
1.馬達由底部吸回風，熱風經SUS管后從上至下經高效過濾器（USA品牌AIRJUARD，阿伽）后吹向產品。噴流式設計，循環送風，均勻性佳。
2.采用長軸型烤箱專用馬達2組（臺合馬達）及強力型多翼式不銹鋼風輪。

七、加 熱 器：SUS不銹鋼加熱管。

八、輸送系統：采用傳動馬達＋減速機+鏈輪＋鏈條+特氟龍輸送網（東菱馬達）（棕色4*4），輸送方式（正對輸送面板，控制箱放出料段）由左至右，連續式輸送，速度0.1~2M/min，（常用0-1M/MIN）速度采用VR調整，附數字式LED速度表顯示。

九、安全系統
1.超溫防止警報裝置。
2.馬達、電熱過電流保護。
3.控制回路短路及過載保護。
4.漏電斷路器。
5.前后段加裝異常緊急開關。

6.三色指示燈（紅色故障指示、黃色待機指示、綠色運轉指示）。

7.電源逆向防止器等…合乎國際安全標準。

十、其它配置

1.入料段配合客戶放料，出料段手動收料。

2.搬運輪與水平調整固定螺絲腳M20×L150㎜

3.保固期限爲一年。保固期內，因機臺質量問題而造成零件之損壞，敝司將免費更換（消耗零件及損壞原因在買方時不在此限）
