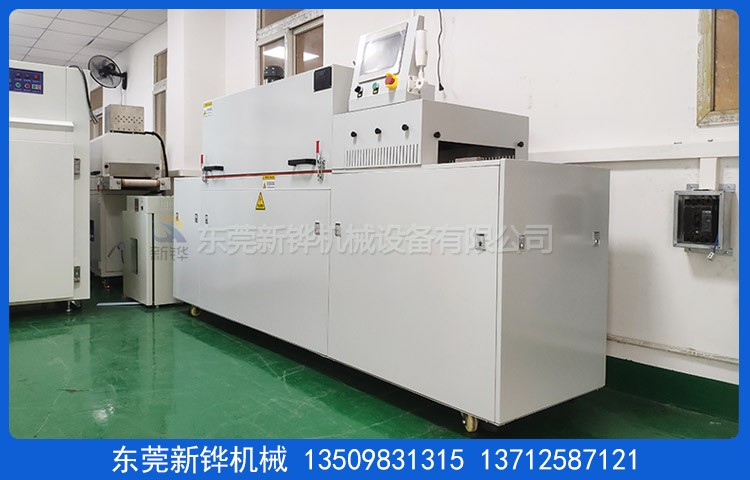

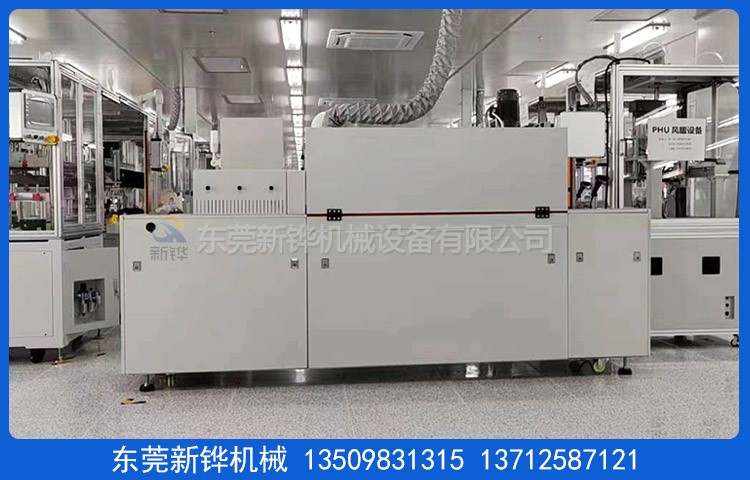

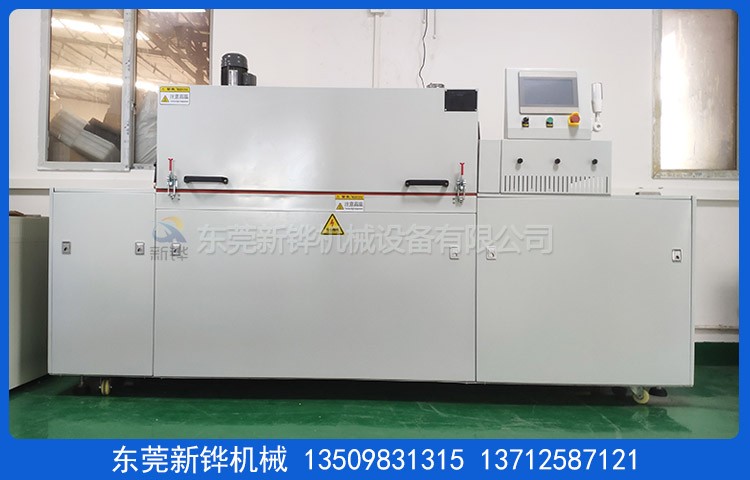

設備名稱:風暖隧道爐

機器型號:XHSO-1.5-04-1R

機臺電源:機臺電源:AC380V  3φ 50HZ  6KVA

烘烤尺寸:長1500×寬400×高100mm

輸送尺寸:長3000×寬700×高950mm（以實物為準）

機臺結構:入料口高度:0-100mm，進料段:500mm，恒溫段:1500mm，出料段:500mm，冷卻段:500mm。

檢修方式:上爐蓋掀開檢修電機/電熱管組件。

內箱材質:T1.2mm厚SUS201#不銹鋼板加工，全密封氬弧焊，保證爐內清潔。

外箱材質:T1.5mm厚SS41#冷軋鋼板折彎加工制作。

機架材質:T3.0*40*40mm鐵方通焊接成型，外罩T1.2mm SS41#冷軋板。

腳輪腳杯:風暖隧道爐底部安裝3寸活動腳輪，M20腳杯高度可調。

機臺顏色:經防銹處理后靜電高溫粉體涂裝（色卡:ZCM-1405A）。

保溫結構:采用優質白色硅酸鋁棉，保溫層厚度50-80mm+外罩封板。

密封條:風暖隧道爐采用?20mm耐高硅膠密封條密封處理，美觀無污染。

防護標簽:設備高溫部分加貼高溫警示標識。

外表溫度:左右兩側機臺外罩表面溫度≤35度，產品進出時會有熱量帶出

進出爐口外罩表面溫度不包括在≤35度以內。

溫控方式:溫度模塊配合固態調整器控制，1組控制溫度，輸入模式為精密 K型熱電偶;溫控系統具備自動整定和PID參數的自動校正功能。

溫度范圍:常用80℃，室溫-MAX120℃可調節。

溫度均勻度:恒溫30分鐘滿載80℃±5℃。

測溫布點:1100mm前、中、后3個測溫探頭，測溫高度40mm。

溫度控制:威綸通觸摸屏，設備為人機操作界面:輸送速度、風機、加熱、溫度、溫度曲線、易損件時間提示等參數直接設定。

可編程控制器:匯川PLC可編程控制器，機架下方電控箱，操作面板內嵌。

運風方式:馬達經過風道分散后從上到下送風吹向產品，循環運風設計。

運風電機:長軸型烤箱專用馬達多組配多翼式鍍鋅風輪。

加熱器:SUS201無縫電熱管+熱風循環控制加熱。

加熱功率:升溫功率5KW，恒溫功率2KW。

升溫速率:約8.5℃/min，空爐常溫～80℃約需時間10分鐘。

輸送鏈板:風暖隧道爐輸送寬400mmT1.5mm不銹鋼折彎鏈板+201不銹鋼鏈條。

輸送鏈速:75mm/min（烘烤時間20分鐘)；鏈速10-100mm/min可調節。

輸送動力:萬鑫減速電機+易能變頻器調速+編碼器監測鏈速。

輸送高度:地面距離輸送鏈板面1000mm

安全保護:電熱管檢測電流故障報警；超溫停止加熱并警報裝置；馬達、電熱過電流保護；控制回路短路及過載保護；漏電斷路器保護、電源逆向防止器保護；觸摸屏開機畫面按客戶要求，內頁參數易損件壽命提示功能和設定；三色信號指示燈（紅色故障指示，黃色待機指示，綠色運行指示）；所有地線拉到地線銅排處統一接線，直接接地；所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。

機臺電源:主電源采用AC 220V/380V/50Hz三相五線制。

使用條件:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。

參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行，電熱設備的安全性按GB5959.1-1986，GB5959.4-1992執行，JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》，GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》。

售后服務:設備自送貨之日起質保期為壹年，質保期內發生非人為質量問題免費維修，易損件電熱管、密封條質保期為6個月，質保期外設備配件損耗造成的故障本公司酌情收取工本費，免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容，免費提供日常技術咨詢和故障處理服務，不定期對設備使用狀況進行質量跟蹤。

驗收標準:設備調試完成30天內為驗收時間，以雙方簽定的技術協議書為標淮，設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金確認圖紙之日起30個工作日新鏵廠內驗收；安裝調試時間為貨到工廠之日 2天內完成。
