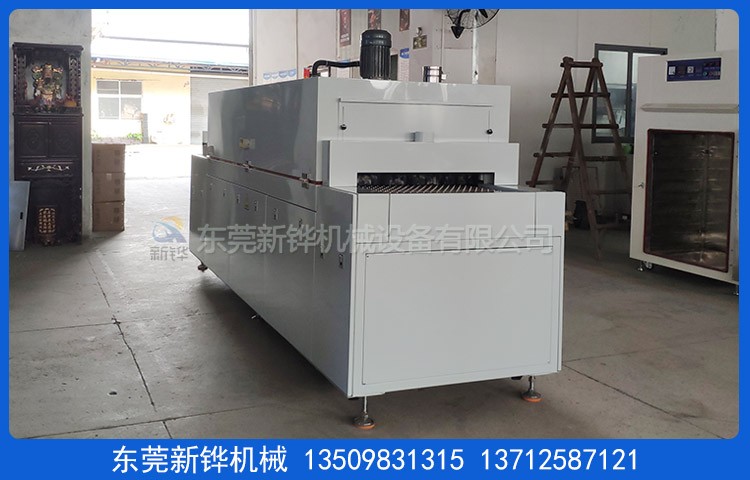

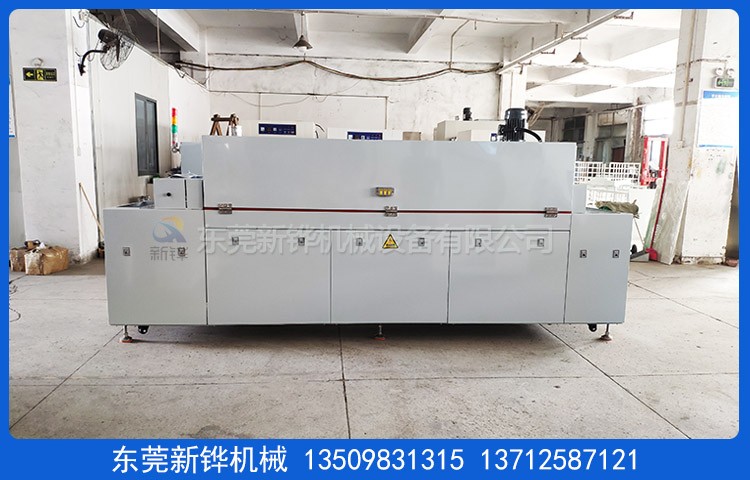

設備名稱:磁膠電感隧道爐

設備型號:XHSO-2.5-0.5-2R

機臺電源:AC380V  3φ  50HZ  13KVA

烘烤尺寸:長2500mm×寬560mm×高80mm（烘干區）

輸送尺寸:長3100mm×寬790mm×高1750mm（以實物為準）

機臺結構:入料口高度:0-80mm,入料段長300mm;加熱段長2500mm（2段加熱）; 出料段長300mm

安裝定位:底部安裝承重3寸腳輪、M18腳杯高度可調+50mm.

氣動門:進出料安裝氣動門,光電檢測來料后自動開關.

檢修方式:爐蓋電動推桿掀開+手動撐桿保護檢修方式設計.

內箱材質:SUS304#T1.2mm厚SUS430#不銹鋼板加工制作,氬弧焊接,保證爐內清潔,無灰塵產生。

外箱材質:SS304#T1.5mm厚SS41#冷軋鋼板加工制作。

機架材質:T2.0*40*40mm40*40*1.5mm 厚方通焊接成型,底部安裝承重3寸腳杯, 腳杯高度可調,方便設備的固定和對接.

機臺顏色:機臺焊接處焊接牢固、打磨平整；經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色.

機臺結構:加熱段采用手動撐桿掀開式設計,方便檢修及清潔保養。

保溫結構:磁膠電感隧道爐采用120K高密度保溫棉,保溫厚度100mm,加空氣層隔熱保溫,加熱爐蓋采用耐高溫硅膠迫緊,密封處理,美觀無污染,設備高溫部分加貼高溫警示標識.

密封條:采用?20mm耐高溫雙硅膠密封條密封處理,美觀無污染.

溫度范圍:室溫~MAX180℃,常用溫度120℃.

操作方式:10.4寸觸訊顯示器+松下可編程控制器+掃碼功能.

溫度控制系統：臺達PLC及日本歐姆龍溫控器+陽明SSR進行溫度控制, 爐內分前、后二段進行分別控溫,輸入模式為臺灣(華菱)精密 K型熱電偶；具備自動整定和PID參數的自動更正功能; 操作面板：采用7寸臺達觸摸屏集中控制.

溫度均勻度:空爐120℃恒溫30min后溫差±3℃%.

運風方式:經過風道分散后水平循環運風設計,均勻性佳.

運風電機:長軸型烤箱專用馬達4組配強力型多翼式鍍鋅風輪.

高效過濾器:采用二級過濾,進風口加裝初效過濾器,爐內加裝耐高溫有隔板高效過濾器,雙面防護網為不銹鋼方格網SUS304；風量:2000m3/h；

加熱方式:磁膠電感隧道爐采用不銹鋼電熱管+熱風循環進行加熱,加熱溫度均勻、穩定、溫差小.

加熱功率:12KW,恒溫狀態功率:6KW.

升溫速率:約4℃/min,空爐常溫～120℃約需時間30分鐘.

冷卻方式:2排可調節角度軸流風扇.

輸送網帶:采用0.7mm特弗龍布帶（黑色）,輸送網有效寬560㎜.

網帶除塵:進料段安裝除塵粘滾.

輸送速度:41-250mm/min任意調節.

輸送高度:輸送帶表面距離地面750±20mm可調.

輸送動力:370W減速電機配合易能變頻器調速.

安全保護:漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載、三色信號指示燈（紅色故障,黃色待機,綠色運行）等保護并警報裝置…合乎國際安全標準.

防護標簽:所有帶電外露部位加裝絕緣保護罩,危險處貼有高溫,防觸電警示標識,電柜防護等級IP54.

機臺電源:主電源采用AC220V/380V/50Hz三相五線制.

使用條件:環境相對濕度40%-50%,溫度為20-30攝氏度.

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.

執行標準:爐溫均勻度按GB9452-1988或JB/T6049-1992,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行.

參考標準:JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》,GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》.
