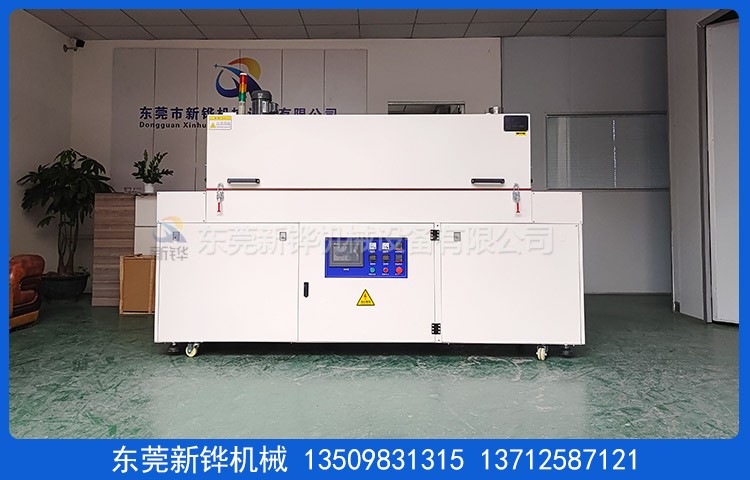

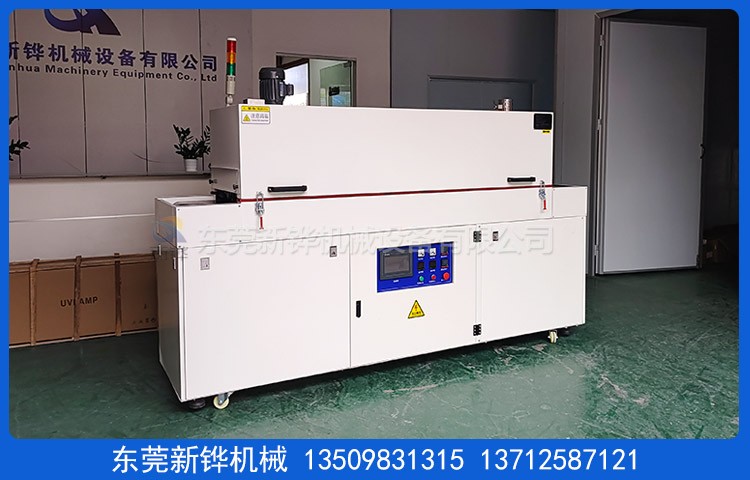

設備名稱:隧道式熱風爐

設備型號:XHSO-560-2R

整機電源:AC380V  3φ  50HZ  13KW

內箱尺寸:寬560mm×長2500mm×高80mm（烘干區）

外箱尺寸:寬790mm×長3100mm×高1750mm

機臺尺寸:入料段長300mm，加熱段長2500mm（2段加熱），出料段長300mm，進出料口:0-80mm高低度可調。

輸送高度:輸送網面距離地面高度750±20mm可調，輸送帶有效寬度:560mm。

機臺結構:加熱段采用手動撐桿掀開式設計，方便檢修及清潔保養。

內箱材質:標1.2mm厚SUS430#不銹鋼板加工制作，氬弧焊接，保證爐內清潔，無灰塵產生。

外箱材質:標1.5mm厚SS41#冷軋鋼板加工制作。

機架材質:隧道式熱風爐采用40*40*1.5mm 厚方通焊接成型，底部安裝承重3寸腳杯，腳杯高度可調，方便設備的固定和對接。

機臺顏色:機臺焊接處焊接牢固、打磨平整；經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。

保溫結構:采用100K高密度保溫棉，保溫厚度100mm，加空氣層隔熱保溫。

密封條:加熱爐蓋采用耐高溫硅膠迫緊，密封處理，美觀無污染。

安全標識:設備高溫部分加貼高溫警示標識。

溫度范圍:常用溫度120℃,最高溫度:常溫～180℃可調；

升溫時間:空爐常溫～120℃約需時間30分鐘；

溫度均勻度:恒溫30分鐘空載測120℃±3℃%（進出料口除外）；

溫度控制系統:臺達PLC及日本歐姆龍溫控器+陽明SSR進行溫度控制, 爐內分前、后二段進行分別控溫，輸入模式為臺灣(華菱)精密 K型熱電偶；具備自動整定和PID參數的自動更正功能；操作面板:采用7寸臺達觸摸屏集中控制。

運風方式:加熱段:2500mm/1個運風馬達，馬達由頂部循環送風，熱風經過風道分散后從上至下后吹向產品，循環運風設計，均勻性佳。

運風電機:采用長軸型烤箱專用馬達1組（升捷）及10.5寸強力型多翼式鍍鋅風輪。

加熱系統:隧道式熱風爐采用不銹鋼電熱管+熱風循環進行加熱，加熱溫度均勻、穩定、溫差小。

加熱功率: 約為12KW。

發熱管數量:6根分2組；

熱氣回收:出爐口內置Φ90mm管道配200W風機采集熱氣從進風口循環至爐內；

輸送網帶:采用0.7mm特弗龍布帶（黑色），輸送網有效寬560㎜。

防偏裝置:鐵弗龍布帶加防偏導條。

輸送動力:10-60min走2500mm，輸送速度: 41-250mm/min。

輸送方向:從右向左輸送（以操作人員面向機臺，控制面板在機臺左邊為基準）。
