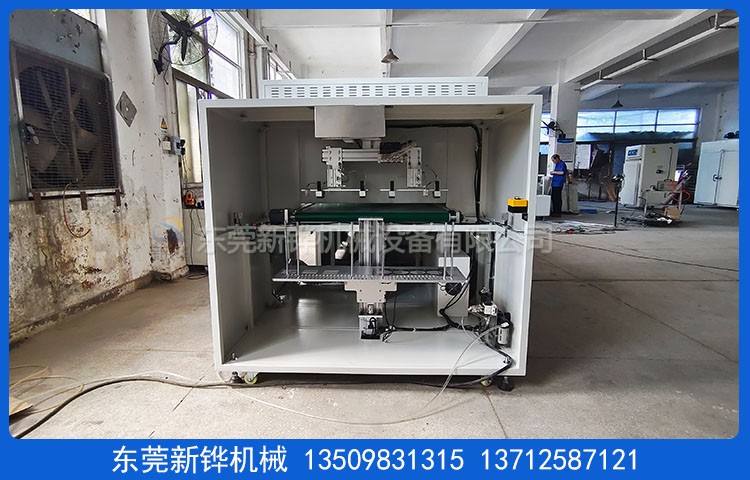

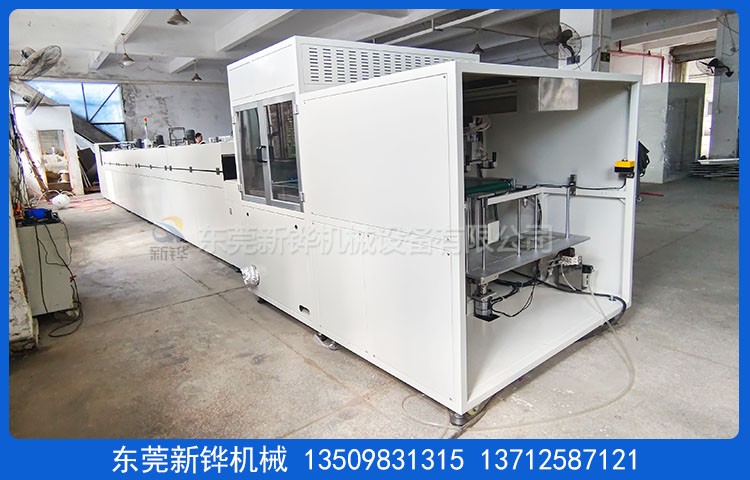

設備名稱:防粘劑噴涂隧道爐
機臺型號:XHSO-14-09-4IR-1T
外形尺寸:L10000*W1260**H1550MM（以設計為準）
內箱尺寸:L8000*W960**H100MM（以設計為準）
設備電源:AC380V±5% 30KW 50Hz (三相五線制 )
人機界面:觸摸屏+PLC可編程控制器+4路溫度模塊，輸入模式為精密 K型熱電偶；溫控系統具備自動整定和PID參數的自動校正功能。
內箱材質:T1.0mmSUS201#不銹鋼板加工制作。
外箱材質:T1.4mm SS41#冷軋鋼板折彎加工制作。
機架材質:T2.0*40*40mm 鐵方通焊接，機架四面封板。
機臺定位:2米一節底部安裝腳輪腳杯高度可調，
機臺顏色:防粘劑噴涂隧道爐經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。
保溫巖棉:高密度巖棉隔熱保溫，保溫層厚度100mm。
溫度范圍:常用溫度120℃,最高溫度:常溫～MAX80℃可調;
運風電機:長軸型烤箱馬達多組配多翼式鍍鋅風輪。
加熱功率:28KW紅外線加熱, 恒溫功率:14KW.
輸送網帶:防粘劑噴涂隧道爐輸送寬900mm特氟龍網帶，輸送速度:1-4m/min任意調節,輸送高度:900±30mm。
安全保護:超溫停止加熱并警報裝置，馬達、電熱過電流保護，控制回路短路及過載保護，漏電斷路器、電源逆向防止器等…合乎國際安全標準。
東莞新鏵烘干設備廠家生產:防粘劑噴涂隧道爐,噴涂隧道爐,噴涂烘干爐,工業噴涂烘干線,防粘劑噴涂烘烤爐,工業噴涂烘干線,熱風隧道爐,紅外線隧道爐,固化隧道爐,高溫隧道爐等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
