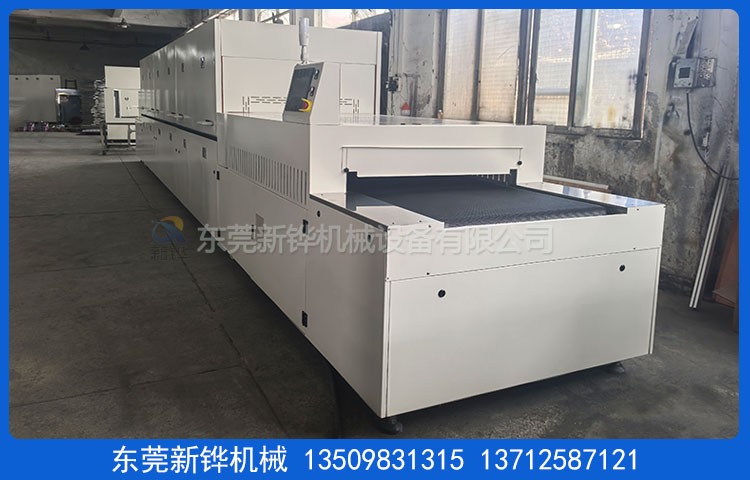

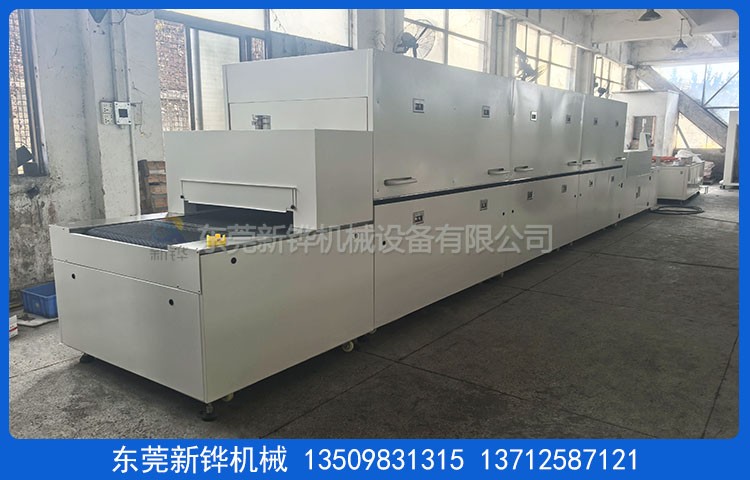

設備名稱:薄膜潔凈隧道爐

設備型號:XHSO-5.4-06-2R

設備電源:AC380V  3φ  50HZ   22KVA

烘烤尺寸:長4000 × 寬650  × 高100mm

外形尺寸:長5400 × 寬850 × 高1450mm（以實物為準）

機臺結構:入料高度:10-50mm（可調節高度）；進料長度:700mm（含1臺離子除靜電風扇）；烘烤長度:4000mm（分2節加熱）；出料長度:700mm（含1臺離子除靜電風扇）。

檢修方式:手動推桿掀開檢修，掀開高度450mm.

機臺定位:3寸腳輪，M18腳杯高度可調, 分4段拼接安裝。

內箱材質:T1.2mmSUS201#不銹鋼板氬弧滿焊加工。

外箱材質:T1.5mm SS41#冷軋鋼板折彎加工製作。

機架材質:T2.0*40*40mm 鐵方通焊接，機架四面封板。

機臺顏色:薄膜潔凈隧道爐經防銹處理后靜電高溫粉體塗裝，整機為鄒紋灰白色。

保溫材料:高密度黃色巖棉隔熱，保溫層厚度100mm。

爐密封條:?20mm耐高硅膠密封條密封處理，美觀無污染。

防護標簽:設備高溫部分加貼高溫警示標識。

溫度范圍:室溫+10℃～200℃可調節;

溫控方式:7寸觸屏溫度控制器配合固態繼電器, 具備PID自動整定控溫功能。

溫度均勻:恒溫15分鐘空爐130℃±5℃。

溫度檢測:兩個爐蓋拼接處中間軸線為對稱面（0.25m、0.75m、1.25m）處各放置一個熱電偶，檢測探頭距離網帶保持高度 80±10mm ，2個控溫點，4個測溫點，共計 6 個實時顯示測溫溫度。

運風方式:風道分散后垂直送風吹向產品，循環運風設計。

運風電機:長軸型烤箱馬達多組及強力型多翼式鍍鋅風輪。

排風方式:2個∮90mm可調節排風閥。

加熱元件:薄膜潔凈隧道爐采用不銹鋼電熱管，加熱功率:18KW。

升溫速率:空爐常溫～130℃約需時間15分鐘

輸送網帶:薄膜潔凈隧道爐輸送寬600mm*4*4mm咖啡色鐵復龍網帶+糾偏導條。

輸送速度:0-500mm/min任意調節,輸送高度:800±50mm。

輸送動力:減速電機配合易能變頻器調速。

冷卻風扇:進出料口安裝2套離子除靜電風扇風冷。

安全保護:超溫停止加熱並警報裝置；馬達、電熱過電流保護；控制回路短路及過載保護；漏電斷路器、電源逆向防止器等…合乎國際安全標準。

安全標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。

使用條件:主電源采用AC 220V/380V/ 50Hz 三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。

參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》

售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程式編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。

驗收標淮:本機臺不含供電電源線，排風管及排風管安裝費用；設備調試完成7天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金之日起35個工作日內完成；安裝調試時間為貨到工廠之日 2 個工作日內完成。
