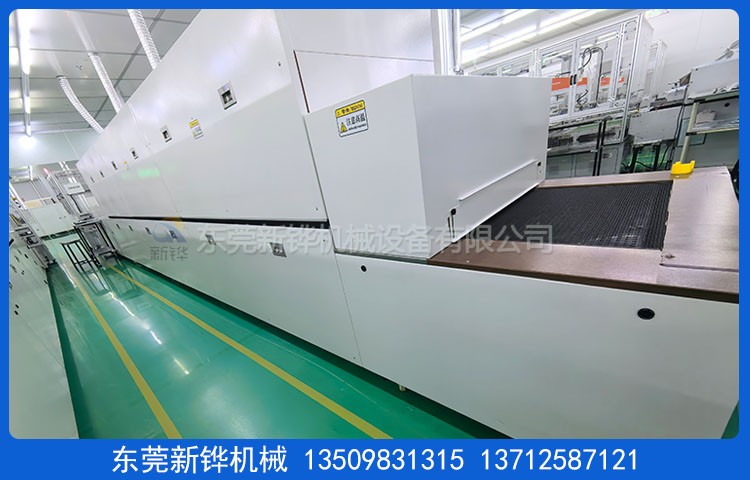

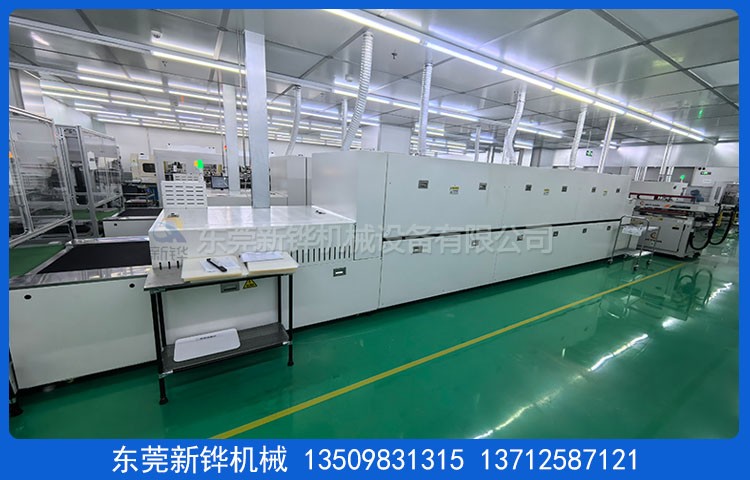

設備名稱:潔凈隧道爐

設備型號:XHSOL-10-09-6R

設備電源:AC380V 3φ 50HZ 53KVA

內空尺寸:長6000×寬960×高100mm

外形尺寸:長10000×寬1360×高1650mm（以實物為準）

機臺結構:進料口:100mm(進料高度）；進料段:750mm (人工放料）；回收罩:500mm (熱風回收）；升溫區:1000mm（分1區控溫）；恒溫區:5000mm（分5區控溫）；冷卻段:2000mm(含抽風罩250mm)；出料段:750mm (人工下料）。

檢修方式:氣彈簧推桿掀開爐蓋+手動撐桿保護。

內箱材質:T1.2mmSUS304#鏡面不銹鋼板滿焊制作。

外箱材質:T1.5mmSS41#冷軋鋼板折彎加工制作。

機架材質:T2.0*40*40mm鐵方通焊接加工。

機臺定位:底部安裝M18承重腳杯， 3寸腳杯高度可調。

機臺顏色:潔凈隧道爐經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。

保溫材料:高密度白色硅酸鋁棉，保溫層厚度150mm。

隔熱外罩:爐體兩側整體隔熱封板配三角鎖。

防護標簽:設備高溫部分加貼高溫警示標識。

溫度范圍:室溫～MAX220℃可調;

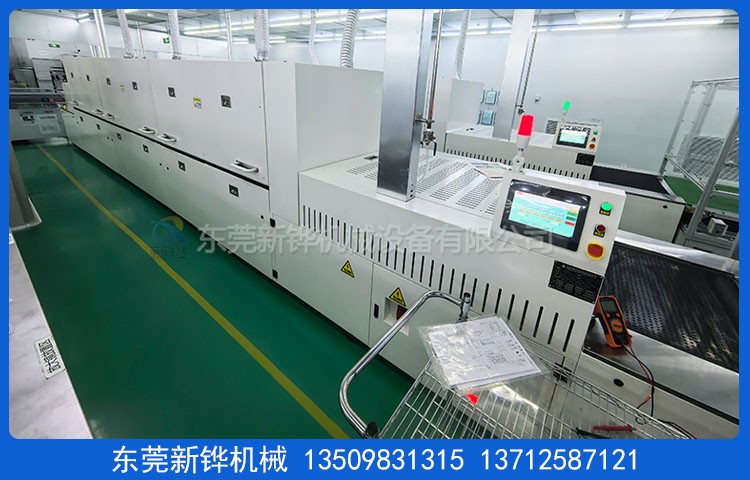

操作方式:觸摸屏+可編程控制器人機界面操作。

溫控方式:溫控器配合固態繼電器控制, 輸入模式為精密 K型熱電偶；溫控系統具備自動整定和PID參數的自動校正功能。

溫度均勻度:恒溫15分鐘空爐150℃橫向±2-4℃，縱向±5-8℃（進出料段除外）

運風方式:經過風道分散后頂部垂直運風，循環運風設計，均勻性佳。

運風電機:長軸型高溫馬達多組配合多翼式不銹鋼風輪。

潔凈過濾:潔凈隧道爐采用二級過濾，進風口加裝初效過濾器，爐內加裝千級耐高溫高效過濾器，雙面防護網為不銹鋼方格網SUS304；

排風方式:￠90mm不銹鋼排風閥，可調節排風量。

加熱元件:304#無塵化不銹鋼電熱管。

加熱功率:46KW，恒溫狀態功率:28KW。

升溫速率:空爐30分鐘常溫升至150℃。

輸送網帶:寬900mm網格內徑2*2mm黑色鐵復龍網帶。

糾偏裝置:網帶安裝特氟龍導條自動糾偏裝置。

輸送速度:減速電機配合變頻器調速，常用2m/min，0.5-5m/min任意調節。

輸送高度:輸送帶表面距離地面可調800+30mm。

冷卻方式:多排軸流風扇強制自然風冷，冷卻尾端收集熱風統一排出。

安全保護:超溫停止加熱并警報裝置；馬達、電熱過電流保護；控制回路短路及過載保護；

漏電斷路器、電源逆向防止器合乎國際安全標準；操作面板/出料急停開關、出料光電檢測產品；三色信號指示燈（紅色故障指示，黃色待機指示，綠色運行指示）。

防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。

使用條件:主電源采用AC 220V/380V/50Hz三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度；氣管負載壓縮空氣壓力大于5bar。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。

參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》

售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。

驗收標淮:本機臺不含供電電源線，排風管及排風管安裝費用；設備調試完成3天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金之日起75個工作日內完成；安裝調試時間為貨到工廠之日 2 個工作日內完成。
