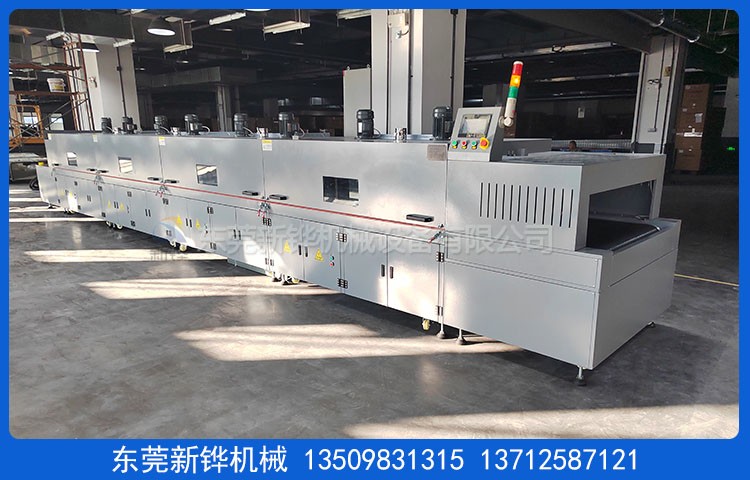

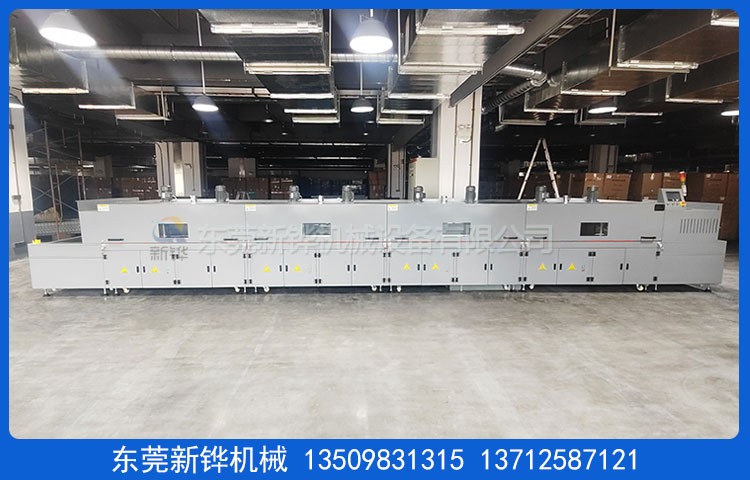

設備名稱:覆膜收縮隧道爐

設備型號:XHSO-10-1-4IR

設備電源:AC380V  3φ  50HZ   77KVA

烘烤尺寸:長8000 × 寬1100 × 高300mm

外形尺寸:長10000 × 寬1410 × 高1650mm（以實物為準）

機臺結構:入料口:300mm（進料高度)；進料段:1000mm（排熱罩250mm）；加熱段:8000mm（4節加熱爐體）；出料段:1000mm（含抽風罩500mm+冷卻罩350mm）。

檢修方式:爐蓋電動推桿掀開+手動撐桿保護+觀察窗設計。

產品防護:燈管下方安裝不銹鋼篩網防止產品碰到燈管。

機臺定位:分6段拼接，3寸腳輪、M18腳杯高度可調+30mm。

內箱材質:T1.2mmSUS304鏡面不銹鋼板折彎加工制作。

外箱材質:T1.5mmSS41#冷軋鋼板折彎加工制作。

機架材質:T2.0*40*40mm鐵方通，兩側整體折疊門封板（不要用2個拉扣）。

機臺顏色:經防銹處理后靜電高溫粉體涂裝，整機為淺灰色（客戶提供色卡）。

保溫材料:高密度黃色巖棉厚度100mm。

防護標簽:設備高溫部分加貼高溫警示標識。

溫度范圍:常溫～MAX200℃可調，爐內最高200度。

溫度均勻度:空爐恒溫25 min 200℃單點測溫±5℃（進出料段除外）

操作方式:觸摸屏+可編程控制器人體界面，八溫區控制。

溫控方式:八溫區溫度模塊控器配合可控硅控制, 輸入模式為精密 K型熱電偶；溫控系統具備自動整定和PID參數的自動校正功能。

運風方式:經過風道分散后頂部左右循環運風設計，均勻性佳。

運風電機:長軸型高溫馬達八組配強力型多翼式風輪。

進風口:￠90mm調節風盤，排風口:￠90mm可調節風閥。

加熱元件:覆膜收縮隧道爐采用紅外線電熱管+熱風循環+ 48路電流檢測燈管故障。

加熱功率:72KW,恒溫狀態功率:36KW.

升溫速率:約10℃/min,空爐常溫～200℃約需時間20分鐘.

輸送網帶:寬1050mmT1.0*4*4mm網格鐵復龍網帶，光電檢測+自動糾偏機構防止網跑偏，進料段安裝除塵粘滾。

輸送動力:減速電機配合變頻器，輸送速度:0-4m/min無極調速。

輸送高度:輸送帶表面距離地面720+30mm可調。

出料檢測:出料末端加裝對射光電開關檢測產品。

冷卻方式:2排多個軸流風扇自然風冷從上往下吹向產品（可選擇開與關）。

安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準；三色信號指示燈（紅色故障，黃色待機，綠色運行）

防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。

使用條件:主電源采用AC 220V/380V/ 50Hz 三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度；氣管負載壓縮空氣壓力大于5bar。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。

參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》

售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。

驗收標淮:本機臺不含供電電源線，排風管及排風管安裝費用；設備調試完成3天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金之日起40天內完成；安裝調試時間為貨到工廠之日 2個工作日內完成。
