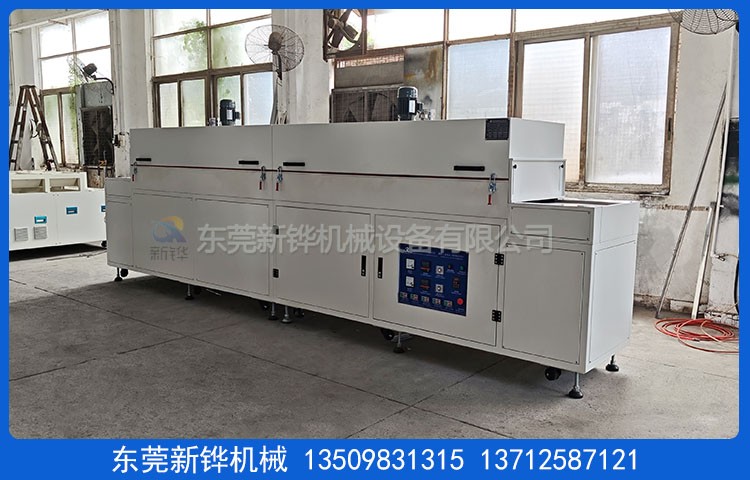

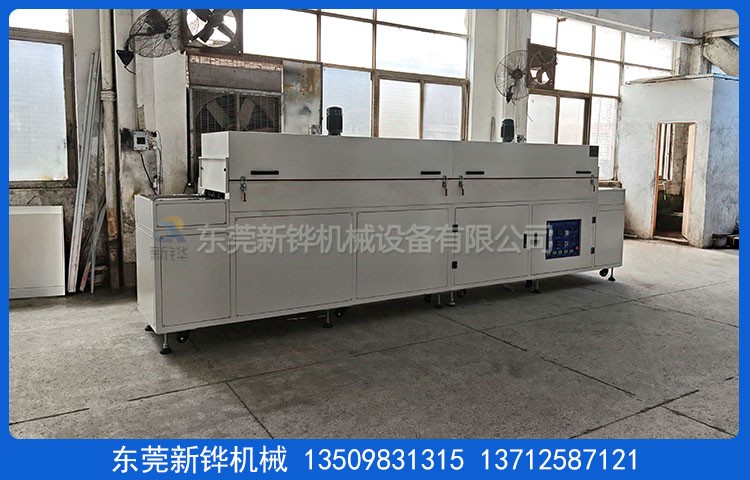

設備名稱:紅外線絲印隧道爐

設備型號:XHSO-5-05-2IR

設備電源:AC380V 3φ 50HZ 20KVA

烘烤尺寸:長4000×寬500×高150mm

外形尺寸:長5000×寬700×高1650mm（以實物為準）

機臺結構:入料口:150mm高度；進料段:500mm；加熱段:4000mm（2節）;出料段:500mm。

檢修方式:手動掀開+撐桿保護檢修。

機臺定位:分2段拼接，3寸腳輪、M18腳杯高度可調+50mm。

內箱材質:T1.0mmSUS201#鏡面不銹鋼板折彎加工製作。

外箱材質:T1.4mmSS41#冷軋鋼板折彎加工製作。

機架材質:T2.0*40*40mm鐵方通，兩側整體活動封板。

機臺顏色:紅外線絲印隧道爐經防銹處理后靜電高溫粉體塗裝，整機為鄒紋灰白色。

保溫材料:高密度黃色巖棉厚度100mm。

防護標簽:設備高溫部分加貼高溫警示標識。

溫度范圍:常溫～MAX200℃可調。

溫度均勻:恒溫后空爐150℃單點測溫±5℃（進出料段除外）

溫度控制:智能溫控器具備自動整定和PID參數的自動校正功能。

輸入模式:精密K型熱電偶配合可控硅控制加熱。

運風方式:經過風道分散后頂部垂直運風，循環運風設計，均勻性佳。

運風電機:長軸型高溫馬達2組配強力型多翼式風輪。

進風口:￠90mm調節風盤，排風口:￠90mm可調節風閥。

加熱元件:紅外線絲印隧道爐采用紅外線電熱管+熱風循環，加熱功率:18KW。

升溫速率:空爐常溫～100℃小于15分鐘.

輸送網帶:寬500mmT0.7mm鐵氟龍布帶+導條。

輸送速度:減速電機配合變頻器1-6m/min任意調速。

輸送高度:輸送帶表面距離地面750+30mm可調。

安全保護:超溫停止加熱並警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。

安全標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。

使用條件:主電源采用AC220V/380V/50Hz三相五線制，環境相對濕度40%-50%,溫度為20-30攝氏度；氣管負載壓縮空氣壓力大于5bar。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
