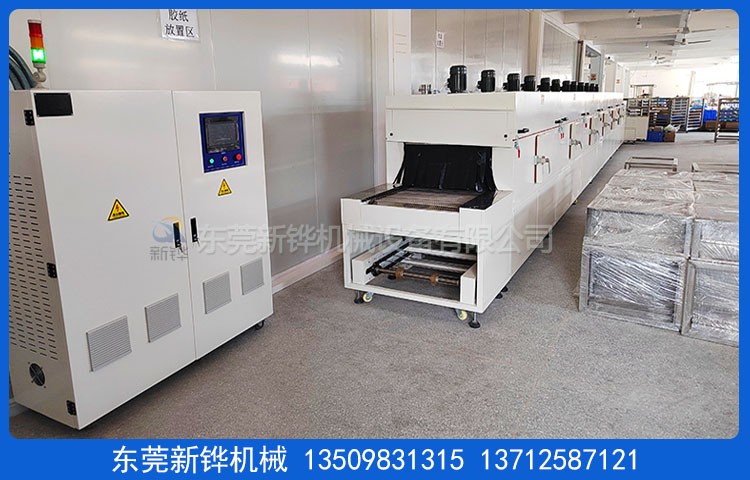

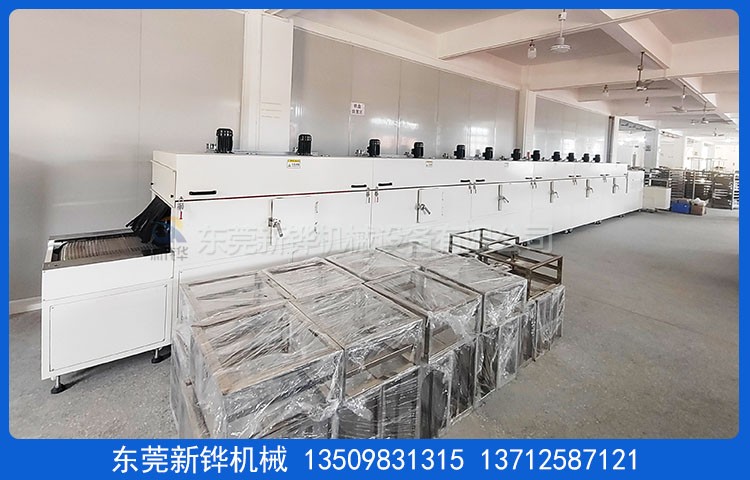

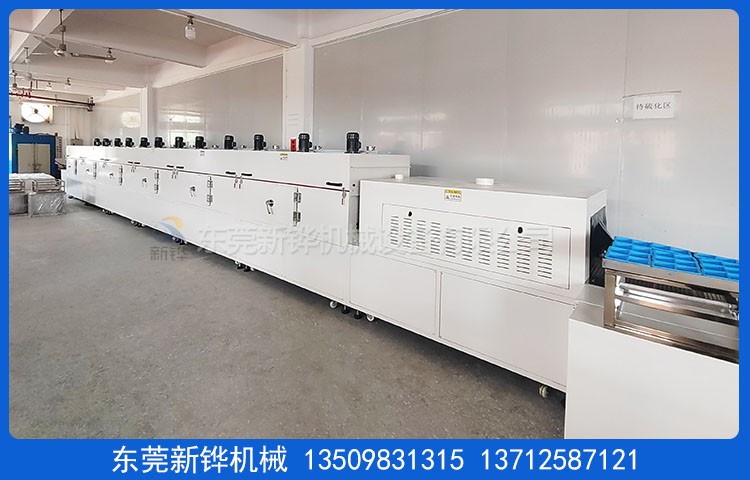

設備名稱:隧道式硫化爐
設備型號:XHSO-15-07-2T-7R
設備電源:AC380V 3φ 50HZ 90KVA
烘烤尺寸:長12000 × 寬700 × 高400mm
外形尺寸:長15500 × 寬1150 × 高1650mm（以實物為準）
機臺結構:尺寸分布:爐口高度:400mm；進料段:750mm（高溫簾）；烘烤段:12000mm（6節*2米）；冷卻段:2000mm；出料段:750mm（高溫簾）。
機臺檢修:爐體2米一節單側開400*400mm檢修窗口，9節拼接。
內箱材質:T1.2mmSUS201#不銹鋼密封滿焊加工。
外箱材質:T1.5mm S41#冷板折彎焊接加工制作。
機架材質:T2.0*40*40mm 鐵方通焊接成型，機架封板。
機臺定位:安裝承重M20腳杯， 3寸腳輪方便設備的固定和對接。
機臺顏色:隧道式硫化爐經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。
保溫材料:高密度白色硅酸鋁保溫棉，保溫層厚度100mm。
密封條:?20mm耐高硅膠密封條密封處理，美觀無污染。
防護標簽:設備高溫部分加貼高溫警示標識。
溫度范圍:常用溫度200℃,最高溫度:常溫～MAX250℃可調;
操作方式:智能溫度模塊具備PID自動整定溫度功能。
輸入模式:精密 K型熱電偶配合固態調整器控制加熱。
溫度均勻度:恒溫15分鐘空爐單點測溫200℃±5℃%
運風方式:經過風道分散后頂部左右循環運風設計。
運風電機:長軸型高溫馬達多組配強力型多翼式風輪。
進風口:￠90mm調節風盤，排風口:￠90mm可調節風閥。
加熱元件:隧道式硫化爐采用不銹鋼電熱管，加熱功率:82KW，恒溫功率:50KW.
升溫速率:空爐常溫～200℃約需時間40分鐘
上層輸送:寬700mmC2062碳鏈條+8厘串桿+不銹鋼網帶。
輸送速度:烘干時間2小時，常用0.05-0.15m/min任意調節。
下層輸送:寬700mmC2062碳鏈條+8厘串桿。
輸送動力:減速電機配易能變頻器調速。
冷卻方式:多組高速冷卻風扇送風降溫。
安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器、三色指示燈等…合乎國際安全標準。
所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/ 50Hz 三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度；氣管負載壓縮空氣壓力大于5bar。
使用條件:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。
參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
驗收標淮:本機臺不含供電電源線，排風管及排風管安裝費用；設備調試完成3天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起45天完成；安裝調試時間為貨到工廠之日 5 個工作日內完成。
東莞新鏵烘烤設備廠家生產:隧道式硫化爐,硅膠硫化隧道爐,硅膠二次硫化隧道爐,二段硫化爐,硅膠隧道爐,二次硫化隧道爐,熱風隧道爐,紅外線隧道爐,無塵潔凈隧道爐,點膠固化隧道爐,絲印烘烤隧道爐,滾涂烘干隧道爐,浸漆固化隧道爐,灌膠隧道烘烤爐,高溫隧道爐等設備研發制造
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
