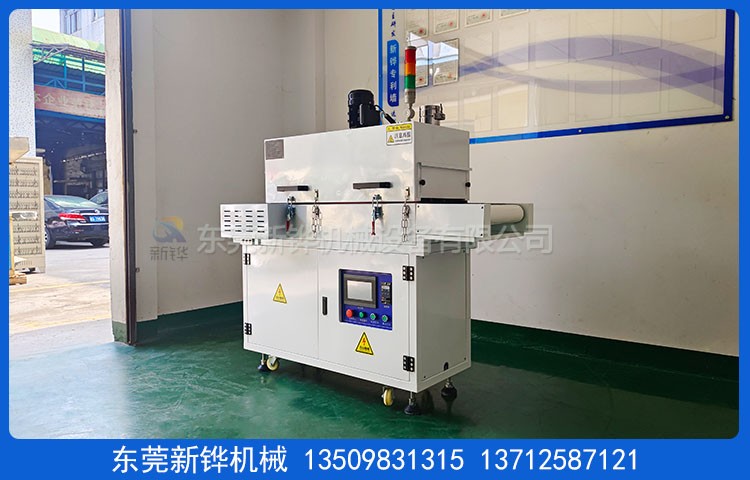

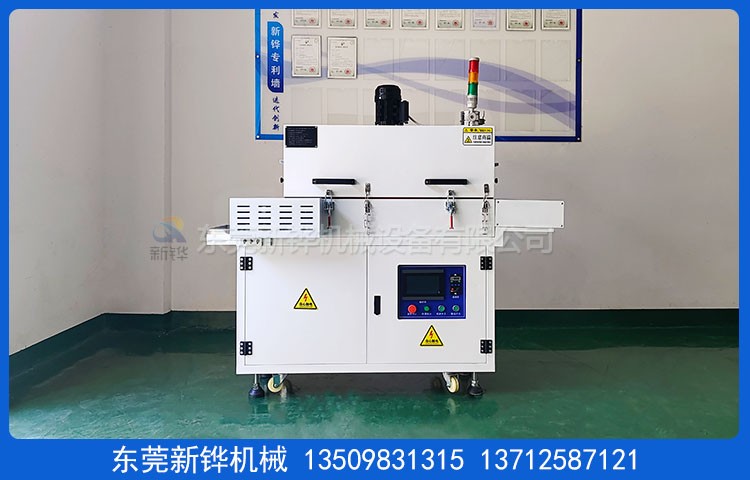

設備名稱:電感線圈固化爐
機臺型號: XHSO-1.6-033-3IR
設備電 源:AC220V 單相 50HZ 7KVA
內箱尺寸:長1000 × 寬360 × 高60mm
外箱尺寸:長1700 × 寬460 × 高1600mm（以實物為準）
機臺結構:上料段:330mm，恒溫段:1000mm（分3段加熱控制），下料段:370mm（含下料盒150mm）。
爐蓋檢修:手動掀開+保險撐桿方式。
內箱材質:T1.2mm厚SUS430#不銹鋼板， 用氬弧焊接加工製作。
外箱材質:T1.5mm 厚SS41#冷軋鋼板折彎加工製作。
機架材質:T2.0*40*40mm 鐵方通焊接成型，機架四面封板，
腳輪腳杯:底部安裝承重20mm腳杯，3寸腳輪方便設備的固定和對接。
機臺顏色:經防銹處理后靜電高溫粉體塗裝，整機為皺紋白（高光白
型號:YA-8337）。
保溫結構:保溫棉:采用優質白色硅酸鋁棉，保溫厚度50mm，加空氣層隔熱保溫。
密封條:采用?20mm耐高硅膠密封條密封處理，美觀無污染。
防護標簽:電感線圈固化爐設備高溫部分加貼高溫警示標識。
溫度范圍:常用溫度140℃,最高溫度:常溫～MAX180℃可調。
溫控方式:觸摸屏一體機自帶溫度模塊+SSR可控硅分3段控制, 輸入模式為精密 K型熱電偶；溫控系統具備自動整定和PID參數的自動校正功能。
溫度均勻度:恒溫20分鐘空爐無產品測溫140℃±3-5℃（進出料區除外）。
測溫分布點:獨立三個熱電偶探頭供客戶測溫使用。
運風系統:頂部馬達配合風輪分散后循環運風設計，溫度均勻性佳。
加熱系統:加熱器:紅外線電熱管，安裝頂部加熱。
加熱功率:6KW, 恒溫狀態功率:4KW。
升溫速率:空爐常溫～140℃約需時間25分鐘。
輸送系統:輸送帶:耐高溫硅膠皮帶或鐵弗龍布帶。
輸送動力:90W調速電機。
輸送高度:電感線圈固化爐輸送面距離地面高度800+10mm。
出料下料:斜坡下料，配2個接料盒。
冷卻方式:無。
安全保護:出料停機時停止加熱并警報裝置；超溫停止加熱并警報裝置；馬達、電熱過電流保護；控制回路短路及過載保護；漏電斷路器、電源逆向防止器；操作面板/出料急停開關；三色信號指示燈（紅色故障，黃色待機指示，綠色運行指示）。
防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC 220V/ 50Hz 三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度；氣管負載壓縮空氣壓力大于5bar。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程式編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
驗收標淮:設備調試完成3天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起25個工作日內完成；安裝調試時間為貨到工廠之日 2 個工作日內完成。
東莞新鏵烘干設備廠家生產:電感線圈固化爐,電感線圈隧道爐,電感隧道爐,電感加熱固化爐,電感烘干爐,熱風固化爐,隧道爐,熱風隧道爐,紅外線隧道爐,固化隧道爐,高溫隧道爐等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
