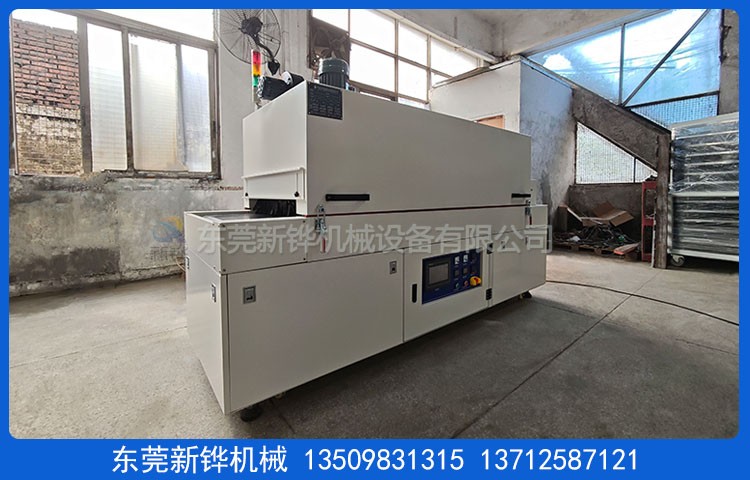

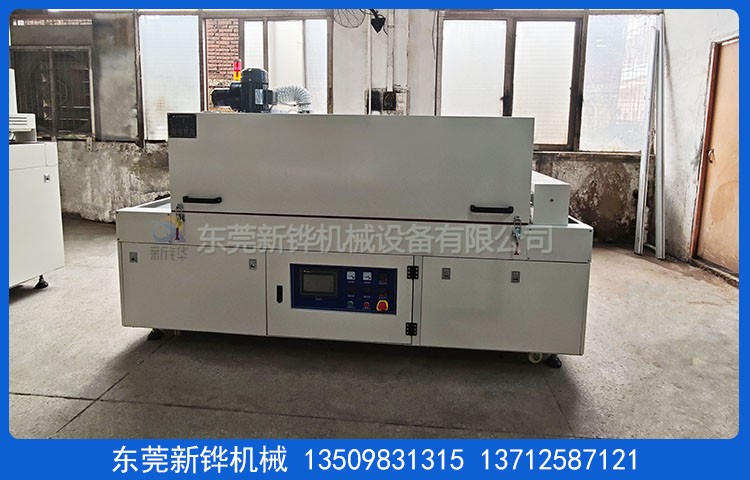

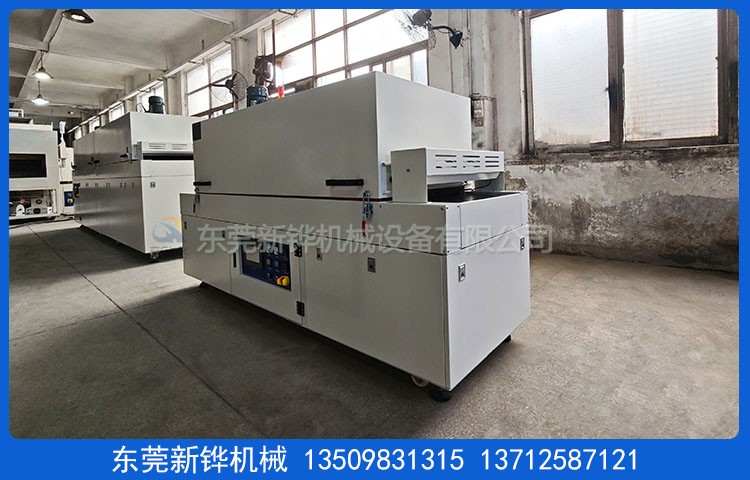

設備名稱:電感加熱隧道爐

機臺型號: XHSO-2.4-056-2R

整機電源:AC380V  3φ  50HZ  13KW

內箱尺寸:寬560mm×長1900mm×高80mm（烘干區）

外箱尺寸 寬790mm×長3100mm×高1750mm

機臺尺寸、；入料段長300mm;加熱段長1900mm（2段加熱）; 出料段長300mm。

進出料口:0-80mm高低度可調。

設備高度:輸送網面距離地面高度750±20mm可調，輸送帶有效寬度:560mm。

機臺結構:加熱段采用手動撐桿掀開式設計，方便檢修及清潔保養。

內箱材質:標1.2mm厚SUS430#不銹鋼板加工制作，氬弧焊接，保證爐內清潔，無灰塵產生。

外箱材質:標1.5mm 厚SS41#冷軋鋼板加工制作。

機架材質:采用40*40*1.5mm 厚方通焊接成型，底部安裝承重3寸腳杯， 腳杯高度可調, 方便設備的固定和對接；機臺焊接處焊接牢固、打磨平整；經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。

保溫結構:采用100K高密度保溫棉，保溫厚度100mm，加空氣層隔熱保溫。

加熱爐蓋采用耐高溫硅膠迫緊，密封處理，美觀無污染。

安全標識:設備高溫部分加貼高溫警示標識。

溫度范圍:常用溫度120℃,最高溫度:常溫～180℃可調;

升溫時間:空爐常溫～120℃約需時間30分鐘；

溫度均勻度:恒溫30分鐘空載測120℃±3℃%（進出料口除外）;

溫度控制系統:臺達PLC及日本歐姆龍溫控器+陽明SSR進行溫度控制, 爐內分前、后二段進行分別控溫，輸入模式為臺灣(華菱)精密 K型熱電偶；具備自動整定和PID參數的自動更正功能; 操作面板:采用7寸臺達觸摸屏集中控制。

運風方式:加熱段:2500mm/1個運風馬達，馬達由頂部循環送風，熱風經過風道分散后從上至下后吹向產品，循環運風設計，均勻性佳；采用長軸型烤箱專用馬達1組（升捷）及10.5寸強力型多翼式鍍鋅風輪。

加熱系統:采用不銹鋼電熱管+熱風循環進行加熱，加熱溫度均勻、穩定、溫差小。

加熱功率: 約為12KW；發熱管數量:6根分2組；

輸送網帶:采用0.7mm特弗龍布帶（黑色），輸送網有效寬560㎜。

防偏裝置:鐵弗龍布帶加防偏導條。

輸送動力:10-60min走2500mm，輸送速度: 41-250mm/min;

輸送方向:從右向左輸送（以操作人員面向機臺，控制面板在機臺左邊為基準）;

安全保護:超溫停止加熱并警報裝置；馬達、電熱過電流保護；控制回路短路及超載保護；正泰漏電斷路器；三色指示燈（紅色故障指示、黃色待機指示、綠色運轉指示）；每個加熱段用單獨的溫控器（數顯溫控器）、感溫頭監控溫度，超溫停止加熱并報警。

使用條件:主電源采用AC 220V/380V/ 50Hz 三相五線制；環境相對濕度≤75%，溫度:0 ℃ ～40 ℃；氣管負載壓縮空氣壓力大于5bar。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。

執行標準:爐溫均勻度按GB9452-1988,或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94《耐火纖維爐襯的設計和安裝規范》；JB/DQ5071－92《筑爐守則》；GB10067.1－88《電熱設備基本技術條件通用部分》；GB10067.4－88《電熱設備基本技術條件  間接電阻爐》；GB9452－88《熱處理爐有效加熱區測定方法》；其余按相關的中華人民共和國國家標準及部頒標準

售后服務及培訓:本公司設備自送貨之日起,整機質保期為1年，配件部分按配件實際保修日期為準；質保期內發生任何非人為質量問題，免費提供維修；全年制免費提供日常技術咨詢和故障處理服務, 并不定期對設備使用狀況進行質量跟蹤；設備安裝調試完畢后，現場實際操作培訓；質保期外設備故障,損耗造成的配件本公司酌情收取工本費。

交貨日期:收到訂金之日起40天完成。

驗收標準:以雙方簽定的技術協議書為標淮；設備交付時附設備說明書1份。
