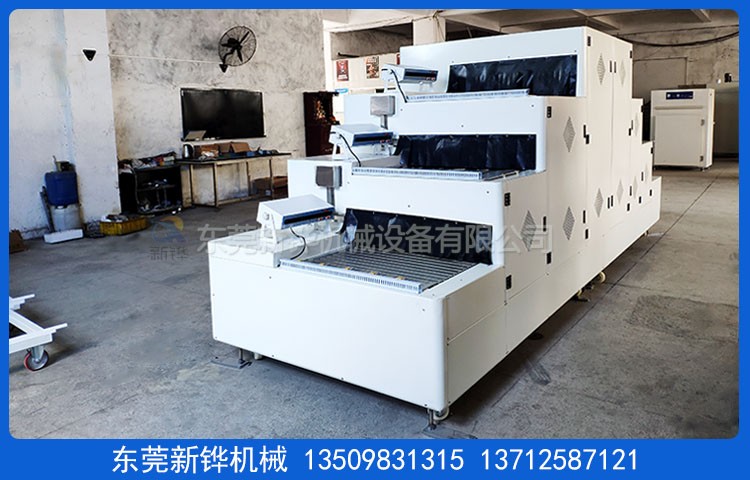

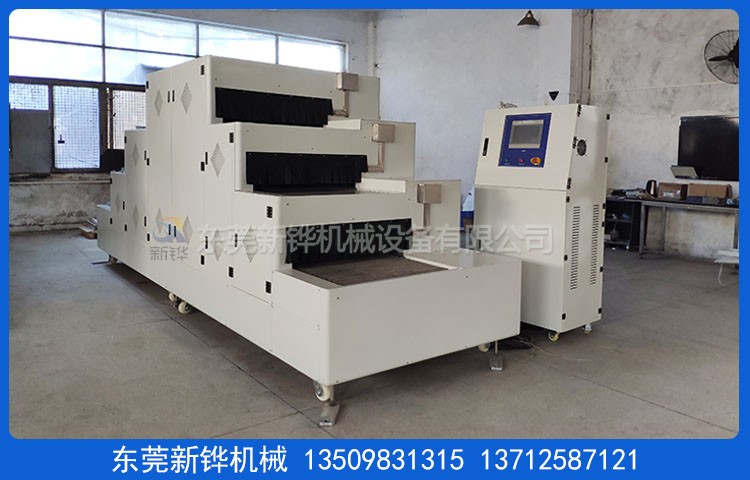

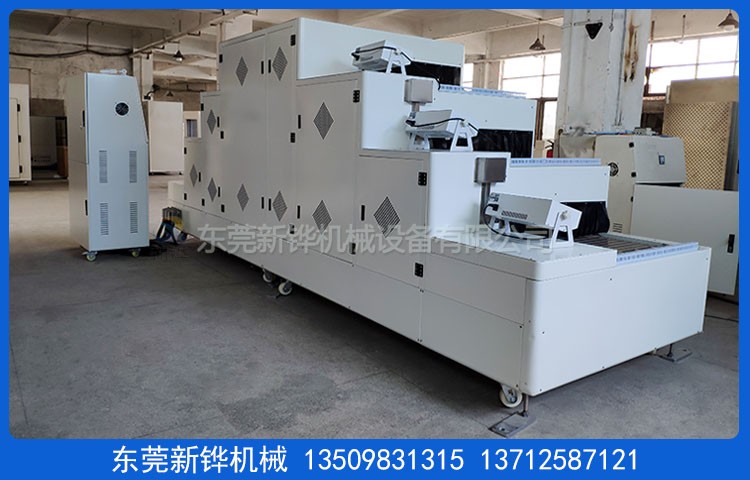

設備名稱:多層輸送隧道爐
機器型號:XHSO-TQS5-3T
機臺電源:AC380V 3φ 50HZ 52KVA
上層烘烤尺寸:L1380 × W840 × 高150mm
上層輸送尺寸:L2630 × W1500 × 高1400mm（以實物為準）
上層尺寸分布:進料500mm,加熱段980mm（分1段控制）,出料750mm
中層烘烤尺寸:L2630 × W840 × 高150mm
中層輸送尺寸:L3780 × W1500 × 高1000mm
中層尺寸分布:進料550mm,加熱段2630mm（分2段控制）,出料600mm
下層烘烤尺寸:L3780 × W840 × 高150mm
下層輸送尺寸:L5000 × W1500 × 高600mm
下層尺寸分布:進料570mm,加熱段3780mm（分3段控制）,出料650mm
出料裝置:上,中,下三層加裝導條及微動開關檢測產品.
安裝定位:底部安裝承重3寸腳輪,M18腳杯高度可調+50mm.
檢修方式:側面分層活動門檢修電機/電熱管組件.
內箱材質:T1.2mm厚SUS430#鏡面不銹鋼板全密封氬弧焊,保證爐內清潔.
外箱材質:T1.4mm厚SS41#冷軋鋼板折彎加工制作.
機架材質:T2.0*40*40mm鐵方通,兩側整體活動封板.
機臺顏色:多層輸送隧道爐經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色.
保溫結構:采用耐高溫白色硅酸鋁棉,保溫層厚度100mm.
密封條:采用?20mm耐高硅膠密封條密封處理,美觀無污染.
溫度范圍:室溫~MAX200℃,常用溫度150℃.
溫度控制器:達溫度模塊配合固態調整器控制,輸入模式為精密 K型熱電偶.溫控系統具備自動整定和PID參數的自動校正功能.
操作系統:威綸通觸摸屏+三菱PLC可編程控制器,設備為人機操作界面:輸送速度,風機,加熱,溫度,溫度曲線等參數直接設定.
溫度均勻度:空爐150℃恒溫15min后溫差±5-10℃.
上層測溫點:加熱:980mm前,中,后3*3布局9個測溫探頭,測溫高度140mm,吸熱罩:前后測溫探頭2個.
中層測溫點:2630mm前,中,后3*3布局9個測溫探頭,測溫高度140mm,吸熱罩:前后測溫探頭2個.
下層測溫點:3780mm前,中,后3*3布局9個測溫探頭,測溫高度140mm,吸熱罩:前后測溫探頭2個.
運風方式:經過風道分散后水平循環運風設計,均勻性佳.
運風電機:長軸型烤箱專用馬達多組配強力型多翼式鍍鋅風輪.
加熱方式:多層輸送隧道爐采用不銹鋼電熱管+熱風循環.
加熱功率:上層8KW+中層12KW+下層20KW=40KW, 恒溫狀態功率:20KW.
升溫速率:約7℃/min,空爐常溫～150℃約需時間20分鐘.
上層烘烤時間:放料到出料120分鐘.
中層烘烤時間:放料到出料180分鐘.
下層烘烤時間:放料到出料180分鐘.
冷卻方式:2排可調節角度軸流風扇.
輸送網帶:寬844mmT2.5mm不銹鋼折彎鏈板+201不銹鋼鏈條.
輸送速度:減速電機配合變頻器0-100mm/min范圍任意調節.
輸送高度:輸送帶表面距離地面輸送高度:1467mm（上層）,1033mm（中層）,600mm（下層）.
安全保護:漏電斷路器,電源逆向防止器,超溫停止加熱,馬達及電熱過電流,控制回路短路及過載等保護并警報裝置…合乎國際安全標準.
防護標簽:所有帶電外露部位加裝絕緣保護罩,危險處貼有高溫,防觸電警示標識,電柜防護等級IP54.
機臺電源:主電源采用AC 220V/380V/50Hz 三相五線制.
使用條件:環境相對濕度40%-50%,溫度為20-30攝氏度.
注意事項:烘烤的產品不能含有高濃度易燃,易爆揮發性氣體或溶劑.
執行標準:爐溫均勻度按GB9452-1988或JB/T6049-1992,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行.
參考標準:JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》.
技術標準:GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》.
售后服務:設備自送貨之日起質保期為1年,質保期內發生非人為質量問題免費維修,質保期外設備配件損耗造成的故障本公司酌情收取工本費.
培訓服務:免費提供設備的程序編寫及輸入,故障排除,操作,日常維護等培訓內容,免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤.
東莞新鏵烘烤設備廠家生產:多層輸送隧道爐,三層熱風隧道爐,多層隧道爐,三層輸送隧道爐,熱風隧道爐,多層熱風隧道爐,熱風隧道爐,紅外線隧道爐,雙層熱風隧道爐,無塵潔凈隧道爐,點膠固化隧道爐,絲印烘烤隧道爐,滾涂烘干隧道爐,浸漆固化隧道爐,灌膠隧道烘烤爐,高溫隧道爐等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
