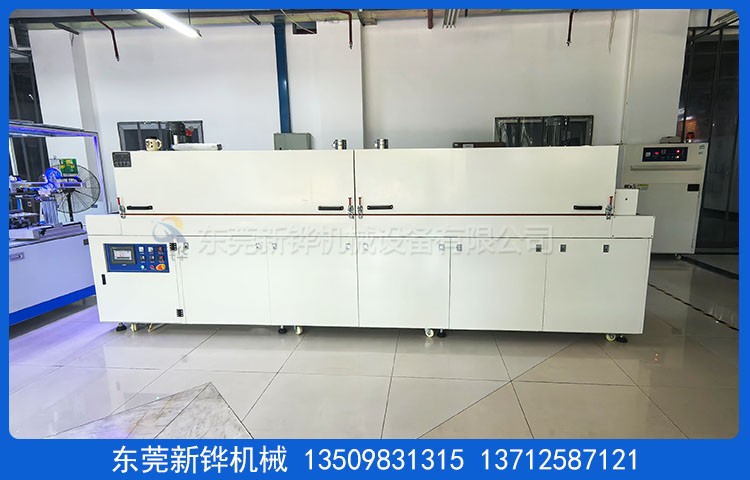

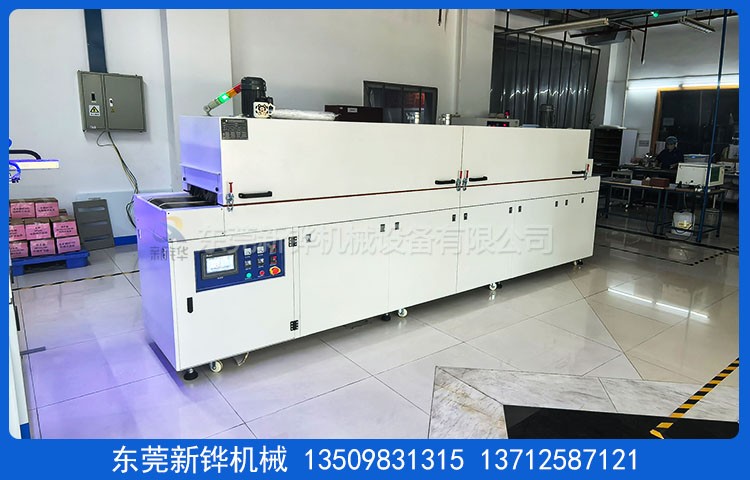

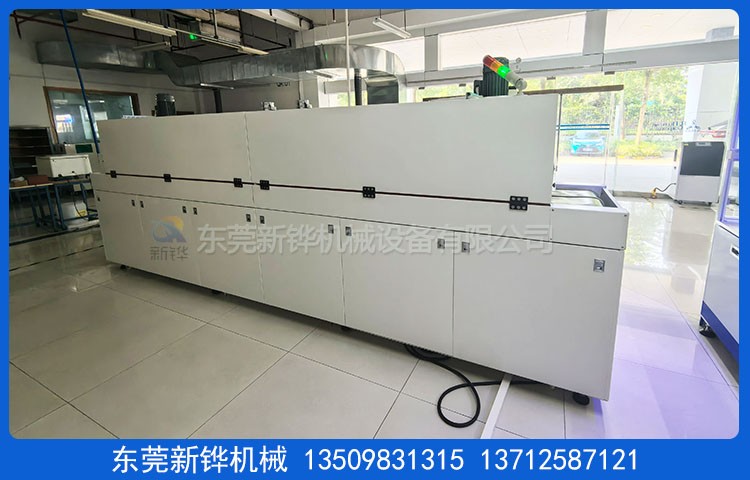

設備名稱:隧道式烘干爐設備

機臺型號:XHSO-4.5-560-2R

設備電源:AC380V  3φ  50HZ  20KW

內箱尺寸:寬560mm×長3900mm×高100mm（烘區）

外箱尺寸:寬790mm×長4500mm×高1750mm（以實物為準）

機臺尺寸:入料段長300mm;加熱段3900mm（2段加熱）; 出料段長300mm；進出料口安裝有調整板，進出料口:0-100mm高低度可調。

機臺高度:輸送網面距離地面高度1030±10mm可調，爐內寬590mm，輸送帶有效寬度:560mm。

機臺結構:加熱段采用手動撐桿掀開式設計，方便檢修及清潔保養。

內箱材質:標1. 2mm厚SUS430#不銹鋼板加工制作，氬弧焊接，保證爐內清潔，無灰塵產生。

外箱材質:標1.5mm 厚SS41#冷軋鋼板加工制作。

機架材質:隧道式烘干爐設備采用40*40*2.0mm 厚方通焊接成型，底部安裝承重3寸腳杯， 腳杯高度可調,方便設備的固定和對接。

機臺顏色:機臺焊接處焊接牢固、打磨平整；經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。

保溫結構:采用120K高密度保溫棉，保溫厚度100mm，加空氣層隔熱保溫。

密封條:加熱爐蓋采用耐高溫硅膠迫緊，密封處理，美觀無污染。

防護標識:設備高溫部分加貼高溫警示標識。

溫度范圍:常用溫度120℃,最高溫度:常溫～200℃可調;

升溫時間:空爐常溫～120℃約需時間15分鐘；

溫度均勻度:恒溫30分鐘空載測試120℃±3%（進出料口除外）;

溫度控制系統:臺達PLC及日本歐姆龍溫控器+陽明SSR進行溫度控制, 爐內分前、后兩段進行分別控溫，輸入模式為臺灣(華菱)精密 K型熱電偶；具備自動整定和PID參數的自動校正功能;

操作面板:隧道式烘干爐設備采用7寸臺達觸摸屏集中控制。

運風方式:加熱段:3900mm/2個運風馬達，馬達由頂部循環送風，熱風經過風道分散后從上至下后吹向產品，循環運風設計，均勻性佳。

運風電機:采用長軸型烤箱專用馬達1組（升捷）及強力型多翼式鍍鋅風輪。

加熱系統:采用不銹鋼電熱管+熱風循環進行加熱，加熱溫度均勻、穩定、溫差小。

加熱功率: 約為18KW；發熱管數量:12根分2組；

輸送網網帶:隧道爐采用特弗龍布帶送網+導向條，輸送網有效寬560㎜。

防偏裝置:輸送兩側安裝不銹鋼防護條，鐵弗龍布帶加防偏導條。

輸送動力:減速電機驅動配合易能變頻器調速，輸送時間:10-30分鐘走3900mm 可調 ;

輸送方向:從左向右輸送（以操作人員面向機臺，控制面板在機臺左邊為基準）;

控制要求:后段設備給停機信號→收到停機信號停止輸送→到達設定停機時間報警提醒→收到啟動輸送信號機臺繼續輸送。

安全保護:超溫停止加熱并警報裝置；馬達、電熱過電流保護；控制回路短路及超載保護；正泰漏電斷路器；三色指示燈（紅色故障指示、黃色待機指示、綠色運轉指示）。

使用條件:主電源采用AC 220V/380V/ 50Hz 三相五線制。

使用環境:環境相對濕度≤75%，溫度:0 ℃ ～40 ℃；氣管負載壓縮空氣壓力大于5bar。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。

執行標準:爐溫均勻度按GB9452-1988,或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94《耐火纖維爐襯的設計和安裝規范》；JB/DQ5071－92《筑爐守則》；GB10067.1－88《電熱設備基本技術條件  通用部分》；GB10067.4－88《電熱設備基本技術條件  間接電阻爐》；GB9452－88《熱處理爐有效加熱區測定方法》；其余按相關的中華人民共和國國家標準及部頒標準

售后服務:本公司設備自送貨之日起,整機質保期為1年，配件部分按配件實際保修日期為準；質保期內發生任何非人為質量問題，免費提供維修；全年制免費提供日常技術咨詢和故障處理服務, 并不定期對設備使用狀況進行質量跟蹤；設備安裝調試完畢后，現場實際操作培訓；質保期外設備故障,損耗造成的配件本公司酌情收取工本費。

驗收標準:收到訂金之日起25天；以雙方簽定的技術協議書為標淮；設備交付時附設備說明書1份。
