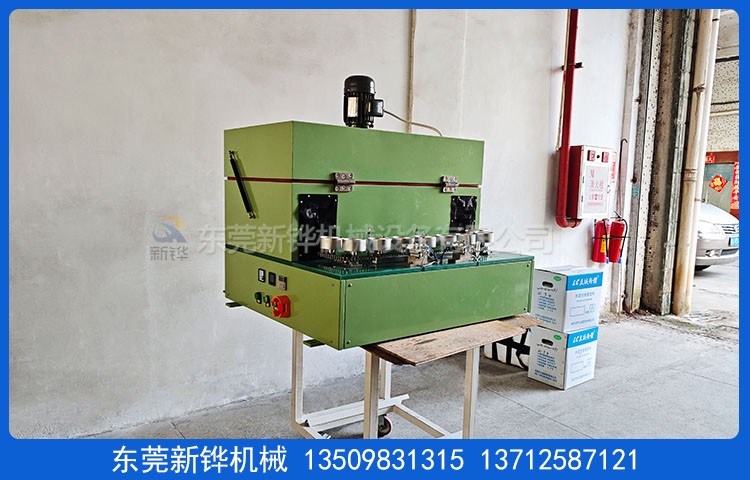

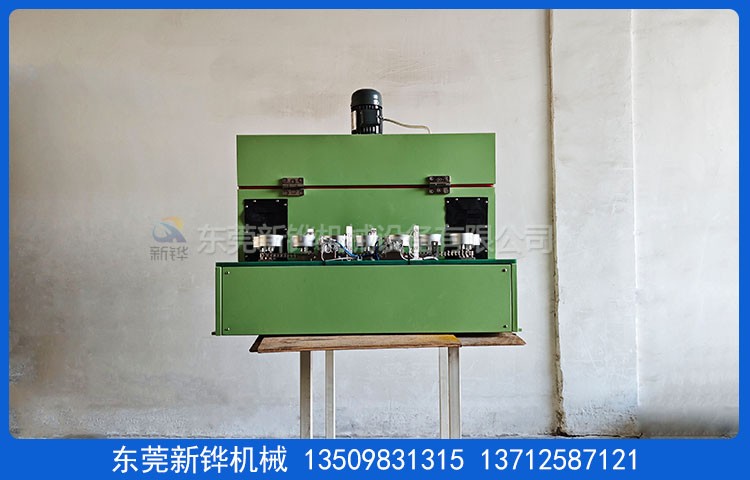

設備名稱:臺面式焗爐

設備型號:XHSO-9Y-40T

機臺電源:AC380V  3φ  50HZ  10KVA

輸送尺寸:長1000 × 寬900 × 高1000mm（以實物為準）

機臺結構:面向機臺右邊進爐烘烤，左邊客戶機械手取出料；

檢修方式:加熱段用氣彈簧撐桿掀開+手動撐桿保護設計，方便檢修及清潔保養。

機臺定位:安裝承重M20腳杯，3寸腳杯方便設備的固定和多段拼接。

內箱材質:T1.2mm厚SUS430#不銹鋼板全密封滿焊保證爐內清潔。

外箱材質:T1.5mm厚冷板折彎加強焊接加工，打磨防銹。

機架材質:T3.0*60*60mm 鐵方通焊接成型，機架整體封板。機架周圍臺面為20厘水平加工，地面到治具杯底面高度900±10mm

機臺顏色:臺面式焗爐經防銹處理后靜電高溫粉體涂裝，整機為RAL9002灰白色。

保溫材料:白色硅酸鋁保溫，保溫層厚度80mm。

門密封條:?20mm耐高硅膠雙密封條密封處理，美觀無污染。

溫度范圍:常用溫度60-90℃，最高溫度:室溫-100℃可調設定，溫度測試孔2個。

溫控系統:歐姆龍溫控器+常乾SCR控制中波紅外線電熱管， 具備PID自整定參數平衡調溫校正功能，輸入模式為 K型熱電偶,控溫精準。

運風方式:頂部馬達配合風輪經過風道分散后垂直循環運風設計，溫度均勻性佳。

進排風口:排風口:￠90mm可調節風閥。

加熱功率:紅外線電熱管，1套加熱控制溫度，升溫狀態約:9KW。

升溫速率:空爐常溫～90℃約需時間7-10分鐘。

鏈條節拍:輸送節拍:18S/個，08B加長銷碳鏈條，加長銷軸∮8*20mm，鏈條節距9*12.7mm,總共約40個鋁質治具杯。

輸送動力:安川伺服+減速電機,速度可調節。

亞克力罩:無

烘烤流程:機械手放/取料，上/下料處光電檢測，爐溫60-90℃大約走30個產品

安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。

防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。

使用條件:主電源采用AC 220V/380V/ 50Hz 三相五線制，環境相對濕度40%-50%,溫度為20-30攝氏度。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。

售后服務:設備自送貨之日起質保期為壹年，質保期內發生非人為質量問題免費維修。

培訓服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟。

驗收標淮:本機臺不含供電電源線、排風管道，以雙方簽定的技術協議書為標淮，驗收時間為5-7天。

隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金后30個自然日出貨（不含法定節假日）天。

東莞新鏵烘烤設備廠家生產:臺面式焗爐,殼體焗爐,金屬殼體焗爐,陶瓷殼體焗爐,固化焗爐機,轉子焗爐,轉子隧道爐,電感線圈隧道爐等設備研發制造。
