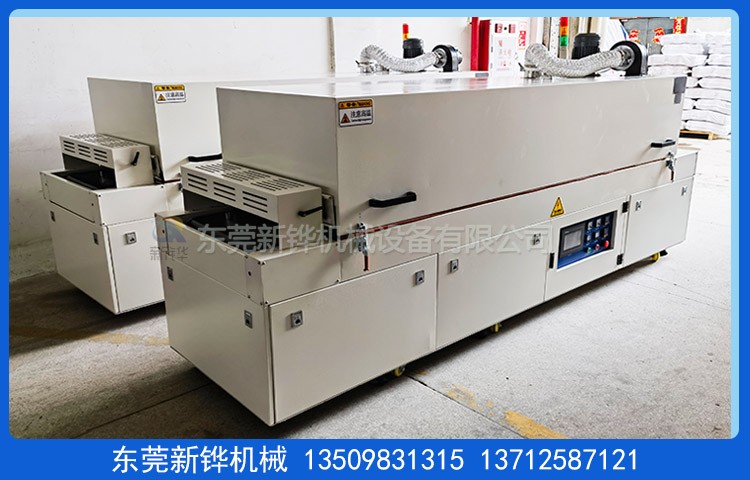

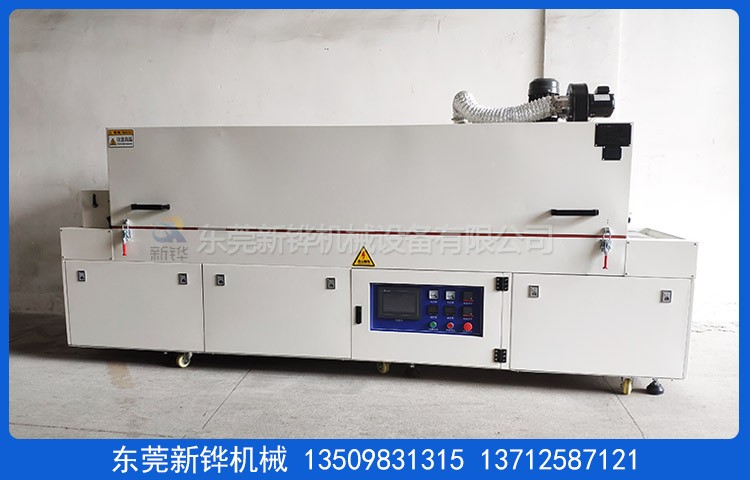

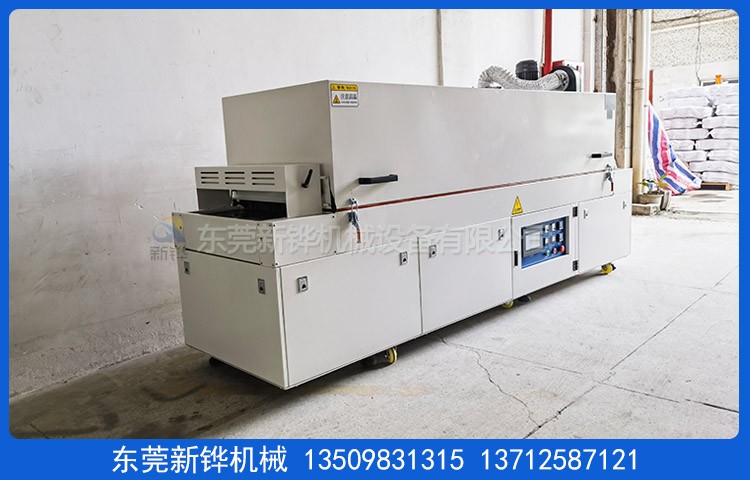

設備名稱:薄膜電極熱風隧道爐

設備型號:XHSO-5-06-2R

設備電源:AC380V  3φ  50HZ  15KVA

烘烤尺寸:長4000×寬650×高100mm

外形尺寸:長5000×寬850×高1450mm（以實物為準）

機臺結構:入料口:50mm（產品進料高度）,進料段:500mm（手動調節門+排風罩150mm）,烘干段:4000mm（分2段加熱控制）,冷卻段:200mm （分4個離子除靜電風扇）,出料段:300mm（手動調節門）。

檢修方式:手動推桿掀開檢修,掀開高度450mm.

機架結構:2500mm2段,分2段拼接安裝。

內箱材質:T1.2mm厚SUS201#不銹鋼板加工制作, 氬弧焊接,無灰塵產生。

外箱材質:T1.5mm 厚SS41#冷軋鋼板折彎加工制作。

機架材質:T2.0*40*40mm 鐵方通焊接成型,機架四面不封板,

腳輪腳杯:底部安裝3寸活動腳輪,M20地腳螺絲高度可調節。

機臺顏色:薄膜電極熱風隧道爐經防銹處理后靜電高溫粉體涂裝（色卡:ZCM-1405A）。

保溫結構:高密度保溫巖棉隔熱保溫,保溫層厚度100mm。

密封條:?20mm耐高硅膠密封條密封處理,美觀無污染。

防護標簽:設備高溫部分加貼高溫警示標識。

溫度范圍:常用溫度130℃,最高溫度:常溫～MAX180℃可調;

溫控方式:智能溫控器配合固態調整器控制, 輸入模式為精密 K型熱電偶；溫控系統具備自動整定和PID參數的自動校正功能。

溫度均勻度:恒溫15分鐘空爐130℃±3~5℃。

檢測溫度:每節加熱爐蓋外拉2條插頭式熱電偶,居中安裝監控溫度。

運風方式:風道分散后垂直送風吹向產品,循環運風設計,均勻性佳。

運風電機:長軸型烤箱馬達2組0.5HP及9寸強力型多翼式鍍鋅風輪。

排風口:加熱段直徑90mm1個,共2個排氣口。

加熱方式:薄膜電極熱風隧道爐采用不銹鋼電熱管,頂部加熱方式。

加熱功率:12KW, 恒溫狀態功率:6KW.

升溫速率:約5℃/min,空爐常溫～130℃約需時間35分鐘

輸送網帶:寬600mm*4*4mm咖啡色鐵復龍網帶。

輸送速度:0-500mm/min任意調節,輸送高度:800±50mm。

輸送動力:370W減速電機配合易能變頻器調速。

冷卻方式:分4個可調節角度離子除靜電風扇風冷。

安全保護:超溫停止加熱并警報裝置,馬達、電熱過電流保護,控制回路短路及過載保護,漏電斷路器、電源逆向防止器等…合乎國際安全標準。

防護標簽:所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54。

使用條件:主電源采用AC 220V/380V/50Hz三相五線制,環境相對濕度40%-50%,溫度為20-30攝氏度。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。

參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行,JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》,GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》

售后服務:設備自送貨之日起質保期為1年,質保期內發生非人為質量問題免費維修,質保期外設備配件損耗造成的故障本公司酌情收取工本費,免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。

驗收標淮:本機臺不含供電電源線,排風管及排風管安裝費用,設備調試完成3天內為驗收時間,以雙方簽定的技術協議書為標淮,設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金之日起25 個工作日內完成,安裝調試時間為貨到工廠之日 2 個工作日內完成。
